凱基特KJT-CT2035KC色標傳感器
產品簡介
南京凱基特電氣有限公司-是一家專業做傳感器的廠家，質量保證，可提供定制化服務。
訂購熱線：17714333735
產品介紹
凱基特KJT-CT2035KC色標傳感器
KJT-CT2035KC傳感器結合了小光斑尺寸和快速響應兩種特性,可完成高速對比檢測工作。 KJT-CT2035KC能夠在50個灰度級范圍內有效檢測各種表面上的多種顏色之間的對比差異。KJT-CT2035KC 中已調白光光源可聚焦為25~3mm光斑并直射目標。返回到傳感器的漫射光會經過測量。當其級別等于或超過閾值時,數字輸出將改變狀態。由于傳感器能夠快速響應,因此它適用于高速應用場合。傳感器提供數字輸出,可自動配置 NPN 和 PNP 。 PLC 或計算機可用于監控?cái)?shù)字輸出信號的狀態。
| 技術參數 | |
| 白光光源 | 寬光譜LED燈，*壽命100000小時 |
| 感應距離 | 28mm |
| 光斑尺寸(直徑) | 1mm |
| 景深 | 距焦點+/-3mm（大約28mm） |
| 響應時間 | 25uS |
| 開關頻率 | 40Hz |
| LED燈強度 | 3級 |
| 灰度 | 00-50 |
| 控制裝置 | MARK和 BKGD鍵 |
| 數字輸出 | 自動檢測NPN/PNP |
| 模擬量輸出 | 0-5V（分辨率20mV） |
| 電源指示器 | 綠色LED燈 |
| 檢測指示器 | 黃色LED燈 |
| 編程指示器 | 綠色/黃色LED燈 |
| 數據保存 | EEPROM只讀存儲器 |

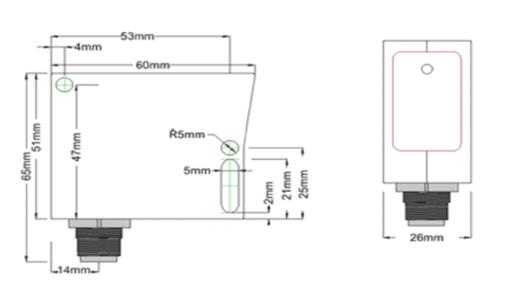

| 尺寸 | 2.0‘’（51mm）*2.4‘’（61mm）*1.0‘’（25mm） |
| 重量 | 0.21lbs.（95g） |
| 電源電壓 | 10-24VDC |
| 工作電流 | 60mA |
| 短路保護 | 數字輸出 |
| 過載/反極性保護 | 電源電壓 |
| 工作溫度 | -20℃~55℃ |
| 存儲溫度 | -20℃~70℃ |
| 外殼 | 塑料 |
| 機械保護 | IP67 |
說明：
一、MARK和 BKGD 是供的兩個按鍵，,用于設傳感器檢測級別。當檢測到標記，傳感器輸出將激活，標記可能比背景更亮或更暗。要設置傳感器,請執行以下步驟：
標記比背景亮:計劃標記(例如,白色),接著*亮的、*接近的灰度顏色會作為背景(例如,黃色)。閾值將設置在白色和黃色之間,只有白色存在時,它才會觸發。
標記比背景暗:計劃標記為暗色(例如,黑色),計劃背景為*接近的灰度顏色(例如,褐色),閾值將設置在這兩種顏色之間。
三、安裝
使用附件支架11-130-10140362或合適的替代支架安裝傳感器。將傳感器放置在距目標大約28mm的地方(從傳感器鏡頭表面測量)。傳感器通常傾斜15-20。。放置,防止反光面干擾。使用傳感器檢測目標光澤特性時,傳感器需相對目標垂直放置。根據要求將電纜連接到電源和輸出。未驗證連接和電線顏色請勿使用其它電纜,否則可能損壞傳感器.
四、控制裝置：
輸出LED燈
正常工作時黃色LED 燈表示標記,綠色 LED燈表示肯景。黃色/綠色LED燈表示已采用 MARK 或 BKGD 讀數。
MARK鍵
設置標記級別,測量標記后,綠色LED 燈可能閃爍·指示需要測量背景
BKGD鍵
設置背景級別.鍘量背景后,黃色LED 燈可能閃爍,指示需要測量標記。
五、輸出信號
1.數字輸出
數字輸出是 PNP 閃 PN 的配置結果,用戶可在此輸出上提供一個負載將該輸出拉高到 V DC或壓 低到地面.該級別傳感器監控器會自動決定是否操作 PNP/NPN 驅動器。該輸出一般連接到PLC 。只要傳感器黃色LED 燈表示識別到標記,則輸出將保持活躍。
2.模擬輸出
模擬輸出為5V·分辨率為20'mV(8位)。任何標準模擬輸入通道一般在 PLC 上都有,可能會監控該輸出。模擬輸出信號在閾值簡單觸發不足的應用中非常有用.例如,過程中持續實時強度監控,允許檢測到小波動或趨勢,并允許對它們采取糾正措施.模擬輸出響應時間比數字輸出響應時間要慢·且應根據每項應用的要求去評估.
警告
數字輸出不能與其他傳感器輸出連(例如,多個傳感器輸出不能并聯)并聯可損壞傳感器輸出回路。
傳感器不適合沖洗或危險的環境;；實際應用中建議采用規格合適的獨立封閉裝置。
本產品為系統的附件或部件.連接本產品請始終閱讀并遵守生產說明。遵守所有適用法規。若未這樣做可能導致?lián)p壞、傷害或死亡。
一、MARK和 BKGD 是供的兩個按鍵，,用于設傳感器檢測級別。當檢測到標記，傳感器輸出將激活，標記可能比背景更亮或更暗。要設置傳感器,請執行以下步驟：
- 將標記或背景放置在傳感器光斑上,并按下合適的按鍵，黃色 LED 燈閃爍表示繼續進行MARK設置,綠色燈閃爍表示繼續進行BKGD設置
- 將其它標記或背景放置在傳感器光斑上,并按下合適的按鍵，黃/綠 LED 燈同時閃爍表示對比錯誤不足。從步驟1重復。
- .驗證黃色 I FD 燈閃爍指示標記存在
標記比背景亮:計劃標記(例如,白色),接著*亮的、*接近的灰度顏色會作為背景(例如,黃色)。閾值將設置在白色和黃色之間,只有白色存在時,它才會觸發。
標記比背景暗:計劃標記為暗色(例如,黑色),計劃背景為*接近的灰度顏色(例如,褐色),閾值將設置在這兩種顏色之間。
三、安裝
使用附件支架11-130-10140362或合適的替代支架安裝傳感器。將傳感器放置在距目標大約28mm的地方(從傳感器鏡頭表面測量)。傳感器通常傾斜15-20。。放置,防止反光面干擾。使用傳感器檢測目標光澤特性時,傳感器需相對目標垂直放置。根據要求將電纜連接到電源和輸出。未驗證連接和電線顏色請勿使用其它電纜,否則可能損壞傳感器.
四、控制裝置：
輸出LED燈
正常工作時黃色LED 燈表示標記,綠色 LED燈表示肯景。黃色/綠色LED燈表示已采用 MARK 或 BKGD 讀數。
MARK鍵
設置標記級別,測量標記后,綠色LED 燈可能閃爍·指示需要測量背景
BKGD鍵
設置背景級別.鍘量背景后,黃色LED 燈可能閃爍,指示需要測量標記。
五、輸出信號
1.數字輸出
數字輸出是 PNP 閃 PN 的配置結果,用戶可在此輸出上提供一個負載將該輸出拉高到 V DC或壓 低到地面.該級別傳感器監控器會自動決定是否操作 PNP/NPN 驅動器。該輸出一般連接到PLC 。只要傳感器黃色LED 燈表示識別到標記,則輸出將保持活躍。
2.模擬輸出
模擬輸出為5V·分辨率為20'mV(8位)。任何標準模擬輸入通道一般在 PLC 上都有,可能會監控該輸出。模擬輸出信號在閾值簡單觸發不足的應用中非常有用.例如,過程中持續實時強度監控,允許檢測到小波動或趨勢,并允許對它們采取糾正措施.模擬輸出響應時間比數字輸出響應時間要慢·且應根據每項應用的要求去評估.
警告
數字輸出不能與其他傳感器輸出連(例如,多個傳感器輸出不能并聯)并聯可損壞傳感器輸出回路。
傳感器不適合沖洗或危險的環境;；實際應用中建議采用規格合適的獨立封閉裝置。
本產品為系統的附件或部件.連接本產品請始終閱讀并遵守生產說明。遵守所有適用法規。若未這樣做可能導致?lián)p壞、傷害或死亡。
