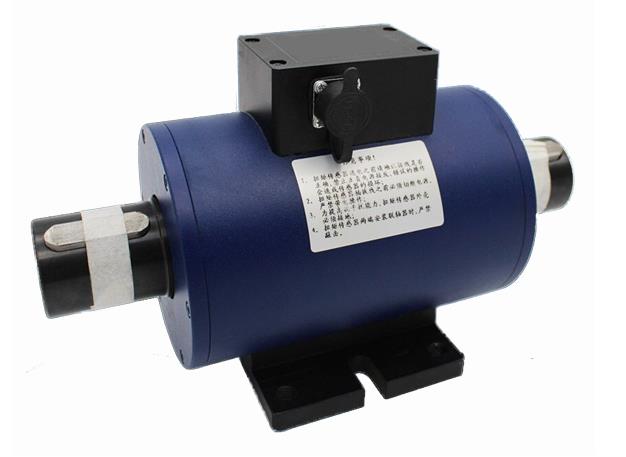

動態扭矩傳感器KJT-DJ500
產品簡介
動態扭矩傳感器KJT-DJ500采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。
訂購熱線：17714333735
產品介紹
凱基特KJT-DJ500動態扭矩傳感器是根據電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，是采用德國的生產技術和先進的檢測設備和進口應變片，綜合國內外扭矩傳感器的優點，克服了向位差扭矩傳感器的低速測量的不便和體積的龐大與笨重，及滑環式扭矩傳感器不能長時間連續工作帶來的不便。本產品采用非接觸式數據傳遞方式，也叫非接觸式扭矩傳感器或無線扭矩傳感器，是用無線供電和無線輸出的形式的工作原理，為動態扭矩測量解決了其它方式測量動態扭矩存在的弊端。
| 量程 | ±100N?m … 300k Nm |
| 過載能力 | 120% |
| 輸出信號 | 5-15KHZ ；0-10V； 4-20mA |
| 精度等級 | 0.5% ；0.25% ；0.1% |
| 供電 | 24VDC |
| 工作轉速 | 0-15000轉/分 |
| 響應頻率 | 100μs |
| 絕緣電阻 | ＞200MΩ |
| 零點漂移 | ＜0.5% |
| 重復性 | ＜0.1% |
| 線性 | ＜0.1% |
| 滯后 | ＜0.1% |
| 環境溫度 | -40-60℃ |
| 相對濕度 | ＜90%RH |
| 運行溫度范圍 | -10-70℃ |
| 存儲溫度范圍 | -25-80℃ |
| 傳感器幅值 | 10V |
| 傳感器功耗 | ≈4W |
| 傳感器電流消耗 | 100MA |
| 應變計動態應變波的響應時間 | 3.2X10-6s |
| 傳感器殼體 | 強陽極化鋁 |

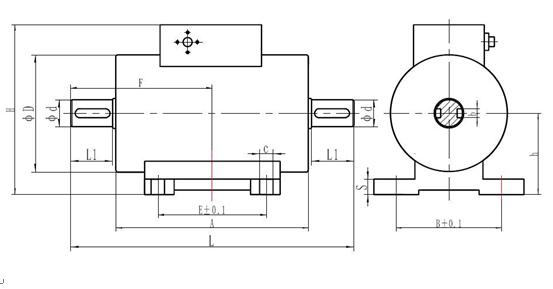

| 量程Nm | ⊙D | ⊙d | L | L1 | E | A | H | h | B | F | b | s | c | 轉速 | 自重 | 備注 |
| 5-100 | 78 | 18 | 188 | 28 | 72 | 128 | 115 | 54 | 80 | 94 | 6 | 10 | 11 | 9000 | 3.9 | 單鍵 |
| 200 | 88 | 28 | 207 | 35 | 72 | 133 | 124 | 60 | 80 | 103.5 | 8 | 10 | 11 | 8000 | 5 | 單鍵 |
| 500 | 98 | 38 | 240 | 45 | 72 | 146 | 142 | 65 | 80 | 120 | 10 | 10 | 11 | 7000 | 6.1 | 雙鍵 |
| 1000 | 108 | 48 | 275 | 60 | 69 | 149 | 152 | 70 | 90 | 137.5 | 14 | 15 | 11 | 6300 | 9.6 | 雙鍵 |
| 2000 | 118 | 55 | 298 | 70 | 69 | 152 | 164 |
77 | 124 | 149 | 16 | 15 | 11 | 5600 | 13.7 | 雙鍵 |
| 5000 | 143 | 75 | 356 | 100 | 68 | 150 | 188 | 90 | 146 | 178 | 20 | 15 | 13 | 4800 | 22 | 雙鍵 |
| 1-2萬 | 158 | 98 | 388 | 118 | 80 | 146 | 215 | 109 | 170 | 194 | 28 | 15 | 13 | 4000 | 34 | 雙鍵 |
| 3萬 | 205 | 125 | 395 | 110 | 79 | 169 | 260 | 140 | 170 | 197.5 | 32 | 15 | 17 | 3000 | / | 雙鍵 |
| 5萬 | 215 | 140 | 451 | 135 | 79 | 171 | 265 | 138 | 170 | 225.5 | 36 | 15 | 17 | 2800 | 55 | 雙鍵 |
| 10萬 | 247 | 180 | 572 | 180 | 90 | 156 | 305 | 162 | 250 | 261 | 45 | 25 | 17 | 2200 | 85 | 雙鍵 |
| 15萬 | 350 | 235 | 900 | 315 | 220 | 250 | 420 | 220 | 250 | 450 | 56 | 25 | 17 | 2000 | / | 雙鍵 |
| 20萬 | 360 | 255 | 900 | 320 | 220 | 210 | 446 | 240 | 250 | 450 | 56 | 25 | 17 | 1800 | / | 雙鍵 |
| 30萬 | 416 | 295 | 900 | 325 | 220 | 224 | 480 | 250 | 268 | 450 | 70 | 25 | 17 | 1800 | / | 雙鍵 |
