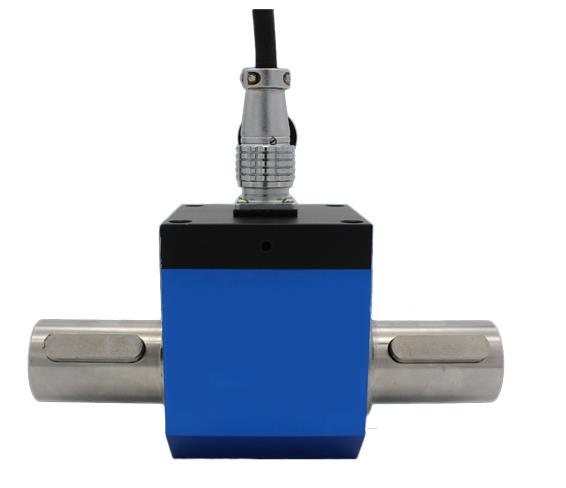

動態微型扭矩傳感器KJT-DJ206
產品簡介
動態微型扭矩傳感器KJT-DJ206采用應變片電測技術，在彈性軸上形成應變橋。通過向應變電橋供電，可以測量彈性軸扭轉的電信號。應變信號經過壓力/頻率轉換后被放大并轉換成與扭轉應變成比例的頻率信號。
訂購熱線：17714333735
產品介紹
KJT-DJ206動態微型扭矩傳感器電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高，性能穩定可靠；其輸出正反轉扭矩信號，兩端均為鍵連接，瞬間轉速可達3000轉/分鐘。由不銹鋼和鋁合金外殼制成?；陔娮钁?yīng)變式技術，輸出與轉矩值成比例的模擬量mV信號。它適用于動態轉矩測量。傳感器信號放大器可輸出-5-5V、0-5V、0-10V、4-20MA標準信號，便于信號采集。常用于伺服電機轉矩測量及其它旋轉轉矩測量。
| 測量范圍 | 0~200/300/500Nm |
| 輸出靈敏度 | 1.0~2.0mV/V 4-20mA,0-5/0-10VDC |
| 綜合精度 | ±0.1；±0.3；±0.5%FS（線性+重復性+滯后） |
| 工作溫度 | -10~+60℃ |
| 溫度補償范圍 | 20~+60℃ |
| 零點溫度影響 | ±0.1%FS/10℃ |
| 激勵電壓 | 12VDC |
| 絕緣電阻 | 2000MΩ/100VDC |
| 輸入電阻 | 700±10/350±10Ω |
| 輸出電阻 | 700±5/350±5Ω |
| 零點輸出 | 0~±1%FS |
| 過載負荷率 | 120%FS |
| 標準線長 | 2M |
| 電氣接線方式 | 紅：電源正 黃：輸出信號正 白：輸出信號負 綠：電源負 |

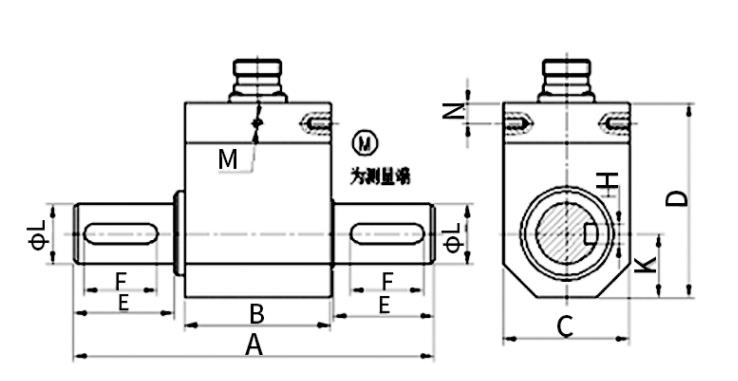

| 型號 | 量程（Nm | A | ⊙L | B | C | D | E | F | K | N | M | H |
| KJT-DJ206-100 | 0~100 | 108 | 18 | 44 | 38 | 58 | 30 | 22 | 19 | 6 | 3-M3 | 6 |
| KJT-DJ206-500 | 500 | 143 | 28 | 56 | 53 | 73.5 | 40 | 30 | 27 | 6 | 2-M3 | 8 |
| KJT-DJ206-1000 | 1000 | 221 | 50 | 97 | 90 | 125 | 60 | 55 | 45 | 33 | 4-M4 | 16 |
