凱基特 KJT-7030系列隔離安全柵
產品簡介
南京凱基特電氣有限公司-是一家專業做傳感器的廠家，質量保證，可提供定制化服務。
訂購熱線：17714333735
產品介紹
凱基特 KJT-7030系列隔離安全柵
凱基特 KJT-7030系列隔離**柵接收來自危險區域的觸點開關或NAMUR接近開關信號,通過隔離,以繼電器觸點輸出方式傳送至**區的控制系統或其它儀表;雙通道，兩路輸入，兩路輸出,直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離,采用標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子,彈簧壓緊連接。

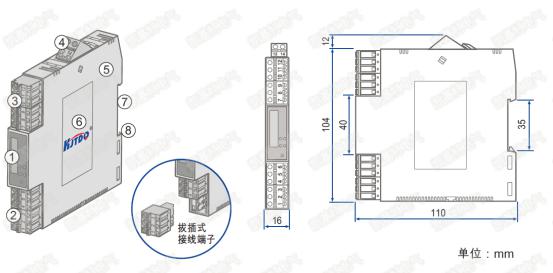

①儀表面板
②本安側接線插頭端子(藍色)
③非本安側接線插頭端子(綠色)
④電源接線插頭端子
⑤儀表殼體
⑥產品標簽粘貼部位
⑦導軌安裝卡口
⑧導軌安裝鎖緊卡
主要技術參數
◆供電電源
供電電壓范圍：20~30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電,繼電器輸出)：<60mA◆從危險區輸入
觸點開關或符合DIN19234的NAMUR接近開關。開路電壓：8V±0.5V
開關閾值：1.2~2.1mA
回滯：0.2mA(典型值)
◆向安全區輸出
●向安全區輸出
輸出類型：①繼電器觸點;②晶體管;③電平信號(訂貨時請選擇輸出類型)
①繼電器觸點
觸點特性：24VDC，2A；
負載類型：電阻性負載
響應時間：≤10ms
②晶體管
外部供電電壓：≤40V
驅動輸出電流：≤40mA
晶體管集電極輸出高電平:VCC；低電平:≤2.5V
晶體管發射極輸出高電平:VCC-2.5V;低電平:≤0.5V
③電平信號
高電平：4.5V~5.5V
低電平：≤0.5V
高電平驅動能力：≤20mA
◆輸入/輸出特性說明(同相控制)
儀表出廠的設定狀態為輸入與輸出同相,即輸入開關吸合，輸出繼電器也吸合。儀表面板上的輸出狀態指示燈亮。
◆儀表指示燈
儀表面板上的LED指示燈:
PWR為電源指示燈(通電,指示燈亮)
OUT1為第一路輸出狀態指示燈(燈亮,輸出繼電器觸點吸合)
OUT2為第二路輸出狀態指示燈(燈亮,輸出繼電器觸點吸合)
◆綜合通用參數
隔離能力：輸入-輸出-電源之間2.5KV,1min,50Hz
絕緣電阻：輸入-輸出-電源之間≥100MΩ/500VDC工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍：5～95％RH（無冷凝）
外殼材料：阻燃ABS
防護等級：IP20
外形尺寸/整機重量：16×116×110（mm）;約110g~120g
適用于連接的現場設備及所處危險區域：符合DIN19234的NAMUR接近開關。0區、1區、2區；IIA、IIB、IIC。
◆安全防爆認證參數
防爆等級標志：[ExiaGa]IIC
安全參數：Um=250VAC/DCUo=10.5VDCIo=22mA
Po=57.8mWLo=3mHCo=1.7μF
◆供電電源
供電電壓范圍：20~30VDC
額定供電電壓：24VDC
電流消耗(24VDC供電,繼電器輸出)：<60mA◆從危險區輸入
觸點開關或符合DIN19234的NAMUR接近開關。開路電壓：8V±0.5V
開關閾值：1.2~2.1mA
回滯：0.2mA(典型值)
◆向安全區輸出
●向安全區輸出
輸出類型：①繼電器觸點;②晶體管;③電平信號(訂貨時請選擇輸出類型)
①繼電器觸點
觸點特性：24VDC，2A；
負載類型：電阻性負載
響應時間：≤10ms
②晶體管
外部供電電壓：≤40V
驅動輸出電流：≤40mA
晶體管集電極輸出高電平:VCC；低電平:≤2.5V
晶體管發射極輸出高電平:VCC-2.5V;低電平:≤0.5V
③電平信號
高電平：4.5V~5.5V
低電平：≤0.5V
高電平驅動能力：≤20mA
◆輸入/輸出特性說明(同相控制)
儀表出廠的設定狀態為輸入與輸出同相,即輸入開關吸合，輸出繼電器也吸合。儀表面板上的輸出狀態指示燈亮。
◆儀表指示燈
儀表面板上的LED指示燈:
PWR為電源指示燈(通電,指示燈亮)
OUT1為第一路輸出狀態指示燈(燈亮,輸出繼電器觸點吸合)
OUT2為第二路輸出狀態指示燈(燈亮,輸出繼電器觸點吸合)
◆綜合通用參數
隔離能力：輸入-輸出-電源之間2.5KV,1min,50Hz
絕緣電阻：輸入-輸出-電源之間≥100MΩ/500VDC工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍：5～95％RH（無冷凝）
外殼材料：阻燃ABS
防護等級：IP20
外形尺寸/整機重量：16×116×110（mm）;約110g~120g
適用于連接的現場設備及所處危險區域：符合DIN19234的NAMUR接近開關。0區、1區、2區；IIA、IIB、IIC。
◆安全防爆認證參數
防爆等級標志：[ExiaGa]IIC
安全參數：Um=250VAC/DCUo=10.5VDCIo=22mA
Po=57.8mWLo=3mHCo=1.7μF
