1. 技術指標

1. 測量通道：5V供電，測量精度優于0.1%，測量速度5-200Hz，溫漂小于10ppm。

2. 顯示分度：測量值顯示-99999~999999。

3. 變送輸出：0-10V，4-20mA，電壓輸出負載大于10k，電流輸出負載小于500Ω。

4. 通訊速率：2400~256000。

5. 開關量輸出：標配2路（可選配6路）繼電器常開節點輸出，節點驅動能力3A/250VAC或30VDC(阻性負載)。

6. 開關量輸入：2路開入，IN1和IN2下拉有效。使用OC或者無源節點驅動。

7. 供電電壓：10-30V DC。

8. 工作環境：-20~70℃，相對濕度<90%(不結露)。



2. 功能特點

1. 測量功能。采用比例測量方式。測量信號的快速采集、濾波、標度變換、非線性修正及顯示。

2. 上下限比較功能。

3. 峰谷值捕獲功能。

4. 具有上電清零、手動清零(按鍵、通訊)、自動歸零。

5. 具有零位跟蹤和蠕變跟蹤功能。

6. 傳感器超限記錄。

7. 可選隔離型RS485通訊，支持Modbus-RTU協議和主動發送協議。

8. 可選隔離型變送輸出。支持電壓輸出0 - 10V，和4 - 20mA電流輸出。

9. 雙排顯示，6位主顯示和8位輔助顯示，6位LED顯示單位。

10. 電容觸摸按鍵，帶按鍵鎖功能。

11. 增加了畫面可編程顯示。

3. 包裝與外形

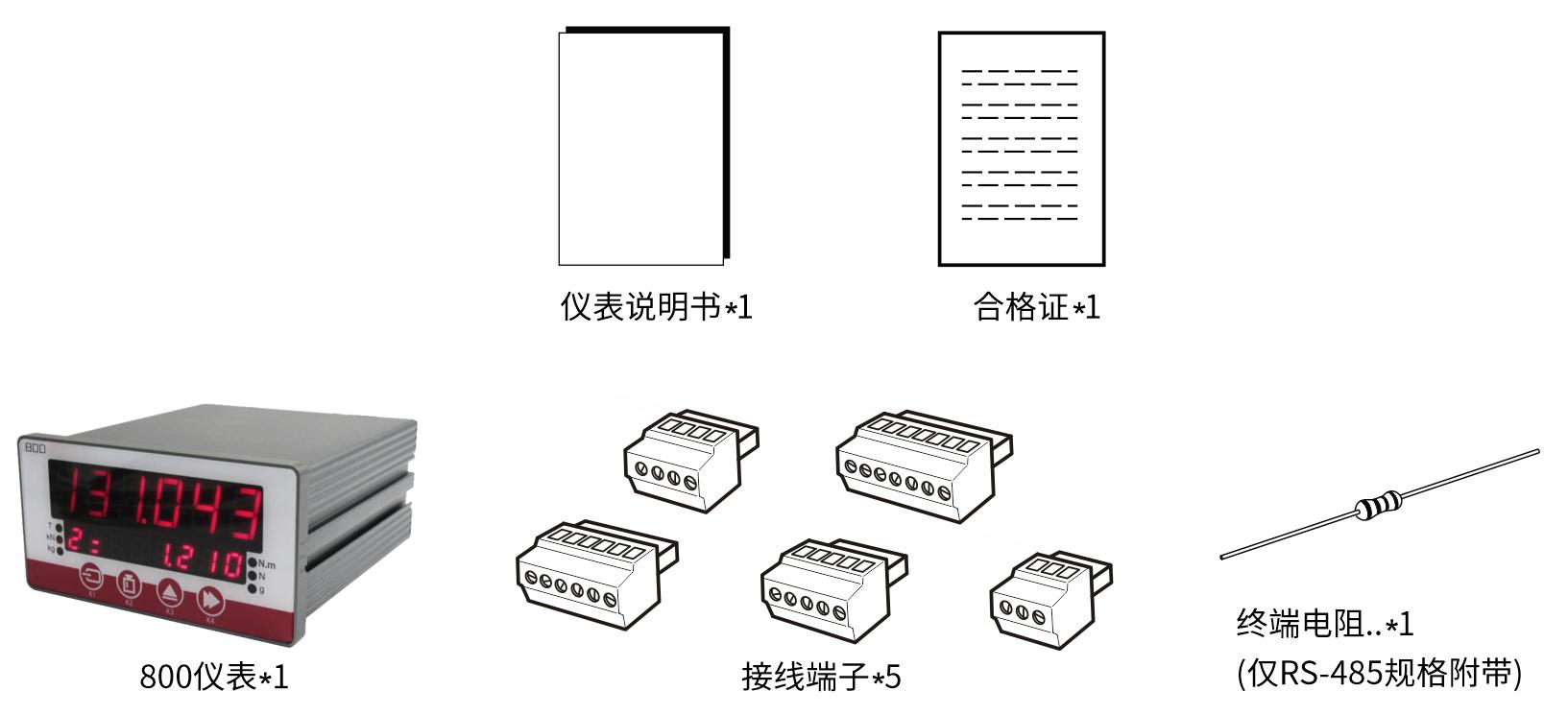

3.1裝箱內容

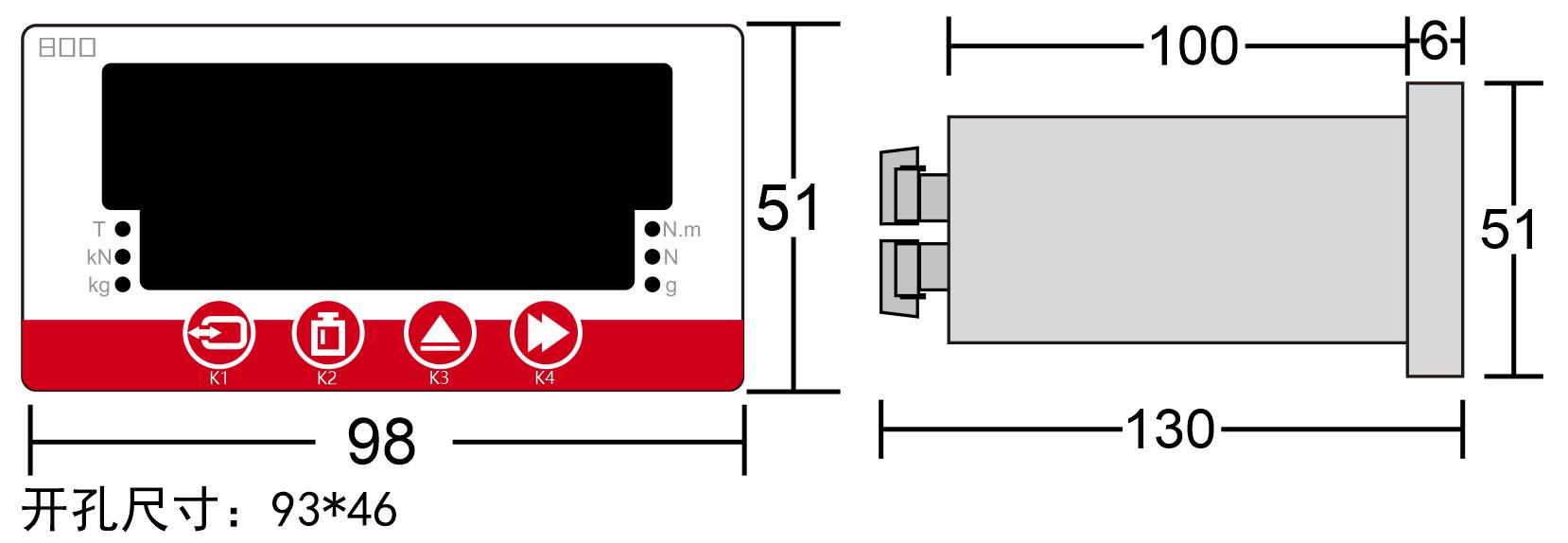

3.2 開孔尺寸圖



4. 安裝與接線

本節記述儀表接線的注意事項，是與安全相關的重要內容。
請按內容上的操作方式進行連接。
注意：
請不要把信號輸出輸入的端子直接連接到AC220V電源。
請按儀表后蓋板絲印正確的連接相應端子線
請在沒有接通電源的狀態下，連接信號輸出輸入端子，以免造成觸電。
請注意，使用DC24V電源。
請注意，在接通電源前，先仔細確認端子線是否正確。

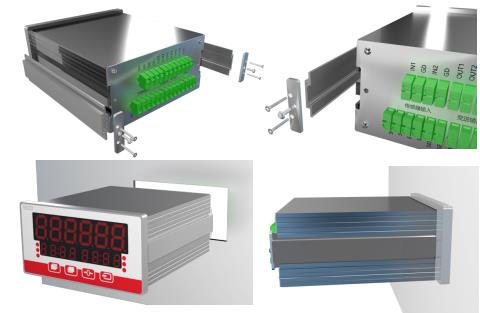

4.1安裝示意圖

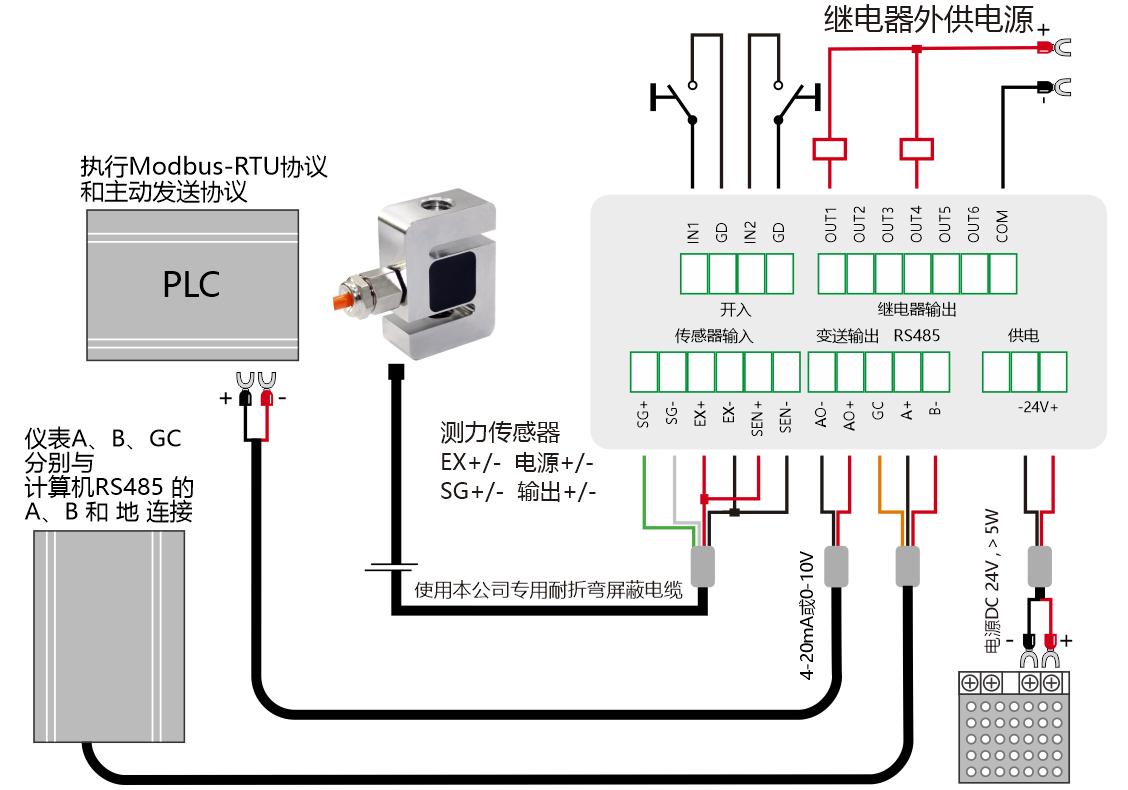

4.2接線定義圖

5. 菜單結構

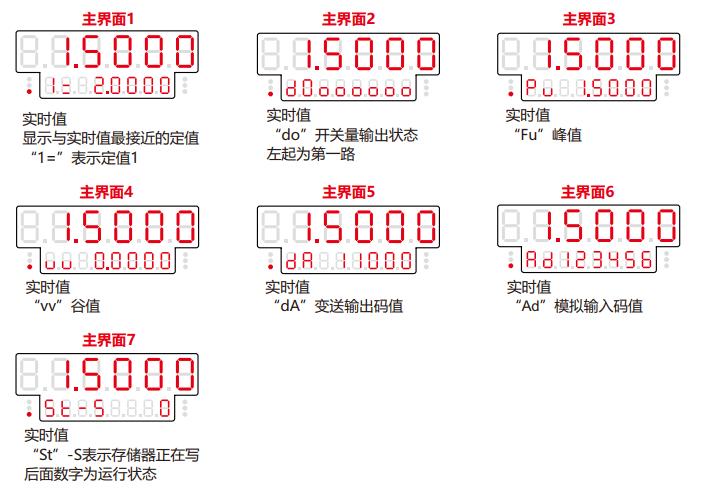

5.1 主要畫面說明

5.2按鍵說明


按鍵	K1	K2	K3	K4
主畫面	長按進入?yún)?shù)修改	長按進入標定	翻頁	長按清零
參數修改	保存并進入下一個參數	退出	加	右移
標定	退出	標定系數		清零
接口測試	選擇下一個功能	退出	輸出修改	選擇

5.3主界面介紹
.


5.4 標定方式

儀表共三種標定方式：1.砝碼標定  2.系數標定  3.數字標定；
1 砝碼標定     注意：標定時，儀表顯示數值要大于整數100（忽略小數點）。

1. 在解鎖狀態下，長按K2兩秒松開，顯示CAL 00000 輸入密碼狀態（無需輸入密碼）按K2確定；

2. 零點標定：進入標定狀態，提示信息 “K4 - ZERO / K2 - CAL” 循環切換，空載時按K4去皮清零；

3. 砝碼標定：放上砝碼或已知物體的重量，等待砝碼或已知物體穩定后，按K2方可進入修改重量狀態，按K3和K4修改成砝碼重量后，按K2確定，K1退出；

2系數標定

1. 系數標定計算公式=砝碼重量/顯示重量*E0 47默認系數值；

2. 由公式得出的值輸入到E0 47量程系數參數里；

3數字標定

1. E0  48=輸入傳感器靈敏度（默認2.0000mV/V）；

2. E0  51=輸入傳感器總量程；

3. E0  26=輸入40 ，確認步驟1,2有效；

變送輸出實例：
例如：量程1000kg的傳感器，在稱重滿載時變送輸出10V或20mA。

1. 進入E0 27 額定量程，輸入傳感器的量程1000；

2. 進入E0 52 DA0變送零點，修改此參數值的大小調整變送零點，觀察萬用表電壓或電流是否變化為4mA或0V；若未到則繼續調整此參數值的大??；

3. 進入E0 53 DA1變送滿度，修改此參數值的大小觀察萬用表是否變化為20mA或10V，若未到則繼續調整此參數值的大?。划攤鞲衅鞣Q重500kg時，AO和AG端子輸出5V或12mA。

5.5 功能操作

1. 鎖屏功能

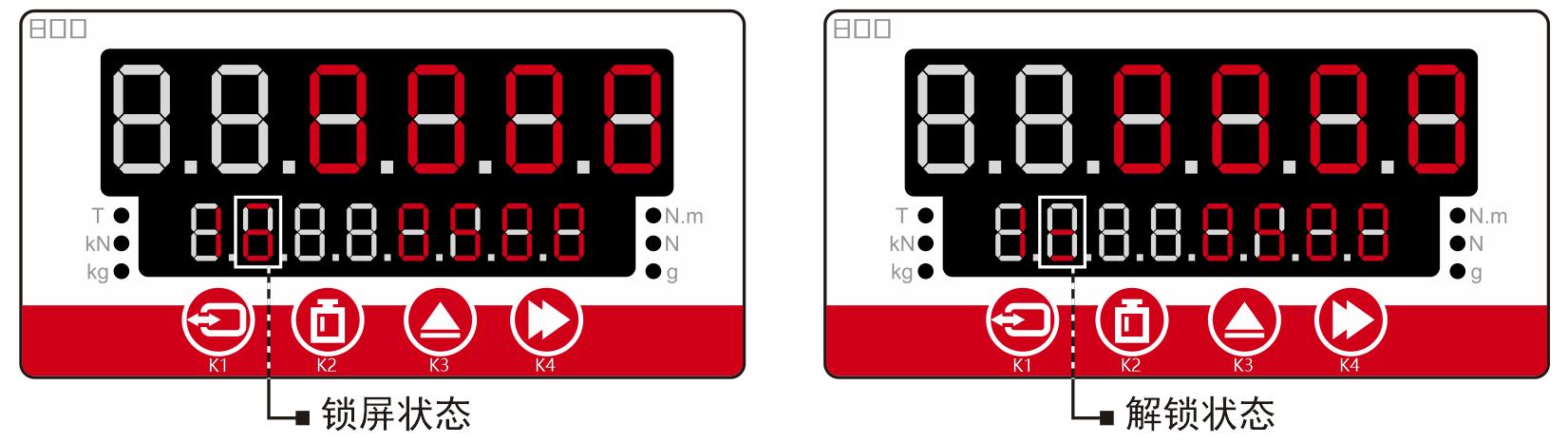

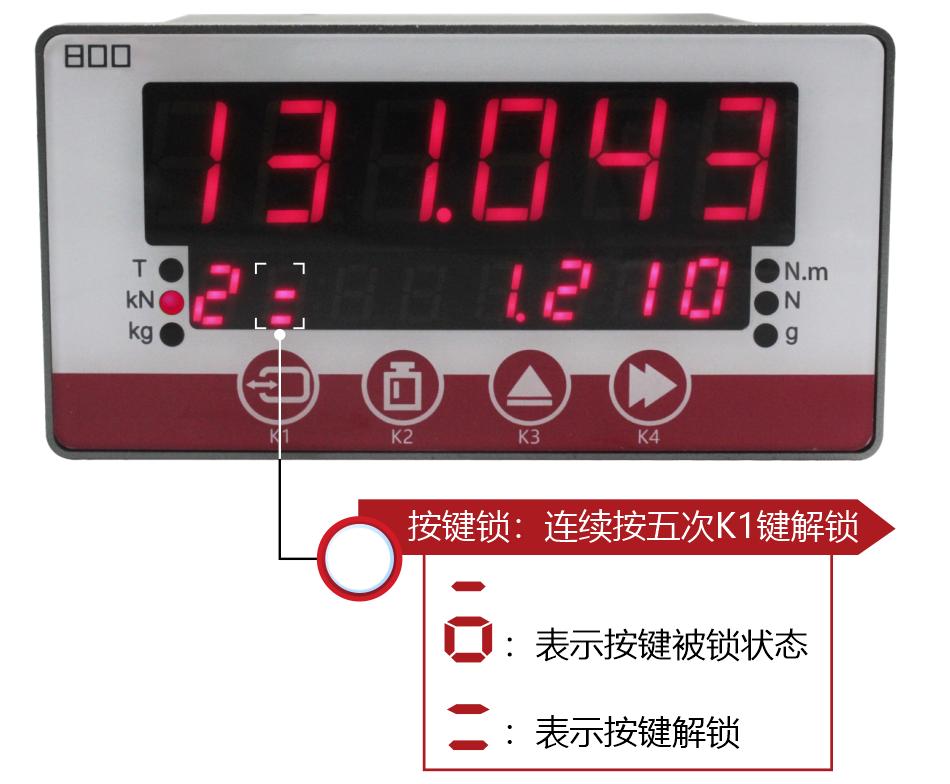

2. 儀表在測量界面，60秒內無按鍵操作會自動上鎖，防止按鍵誤觸發。在儀表上會顯示按鍵鎖圖標，左下位置。連續按五次K1鍵解鎖。

1. 密碼功能

普通密碼=00000，對應普通參數。
高級密碼=00001，對應高級參數。

1. 修改參數

長按K1三秒進入?yún)?shù)，K4進入?yún)?shù)。
K3是當前位加1，K4是右移，修改完參數值后。按K1保存切換到下個參數，然后按K2退出。

1. 清零功能

儀表有三種清零方式：按鍵清零、開入清零、通訊清零；
1.手動清零：解鎖狀態下長按K4三秒清零，當測量值大于額定量程 時無法清零，需調整額定量程上限。
2.開入清零：E0 29開入定義=01，短接IN1和GD一秒后開入清零。
3.通訊清零：對通訊地址0FB8寫入A 進行通訊清零（詳見通訊示例）。

1. 自動清零功能

1.打開自動清零功能；
2.當前數值大于觸發門限；
3.卸載后當前數值小于觸發門限；
4.并且設置的清零范圍大于當前數值；
5.卸載后停留時間大于設定的自動清零延時時間；
6.自動清零觸發，儀表實現自動清零；

6. 工作方式

1. 開機顯示800-1為常規工作模式，初始值為7521 。
2. 開機顯示800-2為峰谷值工作模式，初始值為43。注“（修改工作模式需要重新校準）”

6.1  800-1常規工作模式：E0 26輸入11

在常規工作模式下分為：上下限比較、開入比較、區間比較 三種方式；

1. 上下限比較方式：E0 29開入定義=01

當測量值超過觸發門限時開始做上下限比較處理，開關量out1-out4輸出。

1. 開入比較方式：E0 29開入定義=31

當測量值超過觸發門限時開始做比較處理，IN2和GD開入，開關量out1-out4輸出。

1. 區間比較方式：E0 09比較方式=1212

1. 比較值1=下限   比較值2=上限  當測量值超過觸發門限時開始做區間比較處理。

測量值在上下限內out1輸出   測量值在上下限外=out2輸出

1. 比較值3=下限   比較值4=上限  當測量值超過觸發門限時開始做區間比較處理。

測量值在上下限內out3輸出   測量值在上下限外=out4輸出

6.2  800-2峰谷值工作模式：E0 26輸入12

在峰谷值工作模式下分為：上下限峰值比較和開入峰值比較兩種方式。
3.2.1上下限峰值比較方式：E0 29開入定義=01
K3鍵切換Pv（峰值）、vv（谷值）狀態，當測量值超過觸發門限開始峰谷值捕獲，同時觸發開關量輸出。
3.2.2開入峰值比較方式：E0 29開入定義=03
K3鍵切換Pv（峰值）、vv（谷值）狀態，當測量值超過觸發門限時，開入IN1和GND啟動峰谷值捕獲狀態， 同時觸發開關量輸出。

1. 開關量輸出方式：

1. 比較值1=峰值下限   比較值2=峰值上限

峰值在上下限內out2輸出   峰值在上下限外=out1輸出

1. 比較值3=谷值下限   比較值4=谷值上限

谷值在上下限內out4輸出   谷值在上下限外=out3輸出

7. 通訊說明

7.1串口的設置

儀表帶有隔離型RS485串口，適合長距離、高可靠通訊。支持兩種通訊協議，Modbus-RTU協議(子站)、ASC主動上傳(參數31)。
儀表默認出廠設置：19200波特率，01機碼和無校驗、八位數據位、一位停止位的數據格式。修改與通訊有關的參數，修改完重新上電生效。

7.2 Modbus-RTU協議

Modbus-RTU協議支持03讀命令和0x10寫命令。數據為32位的Long長整型數據或者Float浮點型數據。關于Modbus-RTU的詳細內容可以參考Modbus的標準文本。
示例1：讀取測量值

命令：	01	03	06 06	00 02	24 82
	機碼	讀功能碼	長整型地址	寄存器數	CRC校驗碼
返回：	01	03	04	00 00 11 78	F6 41
	機碼	讀功能碼	返回的字節數	16進制數值	校驗碼

 示例2：通訊清零   對地址0FB8寫入10；

命令：	01	10	0F B8	00 02	04	00 00 00 0A	38 8A
	機碼	寫功能碼	通訊地址	寄存器個數	字節數	要寫入的數據	校驗碼
返回：	01	10	0F B8	00 02	C2 F9
	機碼	寫功能碼	通訊地址	寄存器個數	校驗碼

  示例3：通訊校準
1.放上砝碼保持穩定，對寄存器 0FB4寫入砝碼重量5000（此處5000=1388是舉例，根據實際重量寫入數值，5000為十進制，1388為十六進制。）；
注意：通訊命令使用的數值都是16進制數據。

命令：	01	10	0F B4	00 02	04	00 00 13 88	B5 8E
	機碼	寫功能碼	通訊地址	寄存器個數	字節數	要寫入的數據	校驗碼
返回：	01	10	0F B4	00 02	02 FA
	機碼	寫功能碼	通訊地址	寄存器個數	校驗碼

2.確認寫入有效   對寄存器0FB8寫入11；

命令：	01	10	0F B8	00 02	04	00 00 00 0B	F9 4A
	機碼	寫功能碼	通訊地址	寄存器個數	字節數	要寫入的數據	校驗碼
返回：	01	10	0F B4	00 02	02 FA
	機碼	寫功能碼	通訊地址	寄存器個數	校驗碼

示例4：數字校準
1.對傳感量程地址0464寫入傳感器總量程(例如量程5000=1388)；

命令：	01	10	04 06	00 02	04	00 00 13 88	4C 13
	機碼	寫功能碼	通訊地址	寄存器個數	字節數	要寫入的數據	校驗碼
返回：	01	10	04 06	00 02	A0 F9
	機碼	寫功能碼	通訊地址	寄存器個數	校驗碼

2.對靈敏系數045E地址寫入傳感器靈敏度(2.0000mV/V=4E20)；

命令：	01	10	04 5E	00 02	04	00 00 4E 20	71 A7
	機碼	寫功能碼	通訊地址	寄存器個數	字節數	要寫入的數據	校驗碼
返回：	01	10	04 5E	00 02	21 2A
	機碼	寫功能碼	通訊地址	寄存器個數	校驗碼

3.確認寫入有效   對寄存器0FB8寫入14；

命令：	01	10	0F B8	00 02	04	00 00 00 0E	39 49
	機碼	寫功能碼	通訊地址	寄存器個數	字節數	要寫入的數據	校驗碼
返回：	01	10	0F B8	00 02	C2 F9
	機碼	寫功能碼	通訊地址	寄存器個數	校驗碼

7.4通訊可靠性問題

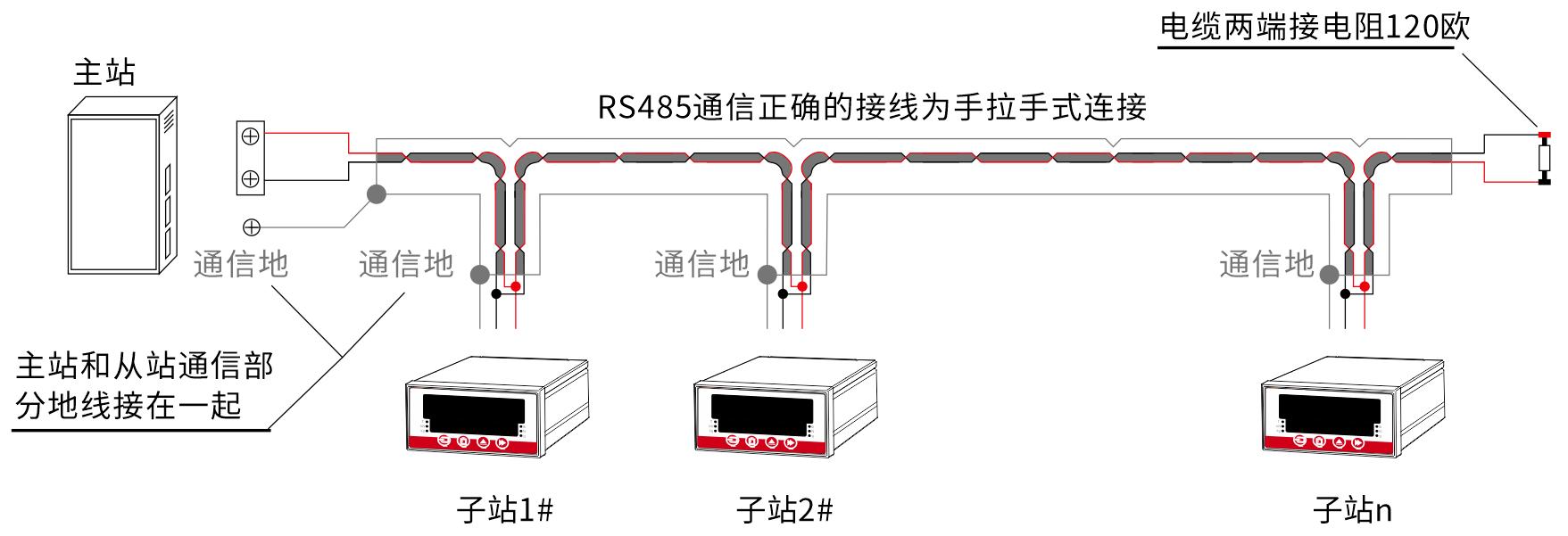

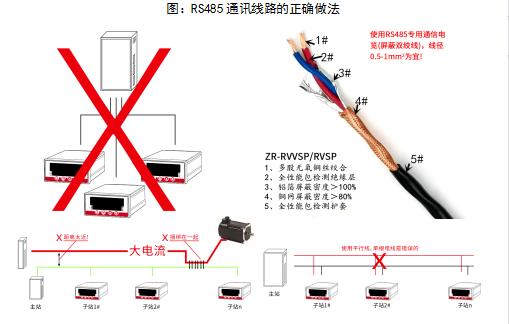

智能裝備中，RS485是常用的通訊方式之一，但通訊系統的故障率也是比較多的，原因有多種，其中沒有嚴格按照規范布線是主要原因。在設計和組裝階段如果不能嚴格按照規范布線，后續出現問題處理起來則非常麻煩。下面幾個圖示是RS485通訊正規布線方式和應該注意的事項。
表：常用電纜不同長度對應的波特率上限。(增加線徑可以增加通訊可靠性)

7.5 通訊常見問題

第一次使用產品時經常會碰到有些客戶通訊無法正常連通。出現這種情況時可以按照下面的步驟進行檢查：

1. 檢查主站和所有子站的通訊波特率、數據格式、檢驗位是否一致。儀表出廠時為19200、N81。主站要與子站一致。注意儀表的通訊參數修改后要重新上電。
2. 檢查通訊接線是否正常。主站和子站A+接A+，B-接B-。
3. 儀表支持多個通訊協議，檢查儀表的通訊協議是否為Modbus-RTU協議。
4. 如果連接多臺儀表，每個儀表的機碼(或通訊地址)不能相同，可以依次設定1、 2、...

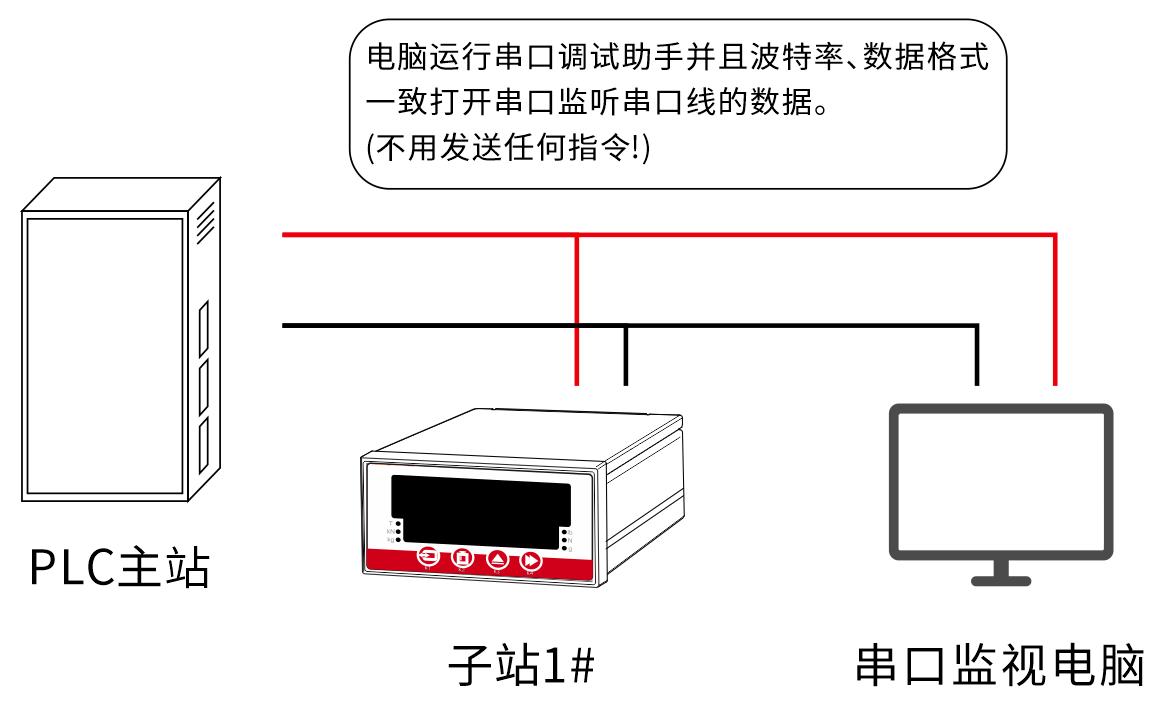

5. 如果上述項目沒有發現問題，建議通過計算機監視一下串口線數據。參見下圖。在監視時電腦運行任意一款串口調試助手軟件，通過軟件觀察串口傳輸?shù)臄?shù)據。如果數據線上傳或發送，說明PLC沒有對串口進行操作，如果能檢測到數據，則可以通過對數據分析，進一步了解問題所在。
6. 如果能檢測到主站發送的正確指令，但無返回。說明儀表設置的通訊參數不對、或者儀表損壞。如果能夠監視到儀表返回數據，但PLC沒有收到數據，有可能是PLC運行速度不夠，儀表返回數據太快，可以通過增加儀表通訊包間隔嘗試。

如果用戶對通訊指令不熟悉，可以把監視的數據發給我公司技術支持人員協助分析。

8.參數表

8.1功能參數表


序號	參數	取值范圍	缺省值	參數類型	說明
01	比較值（1）	-99.999-999.999	0.500	普通參數
02	比較值（2）	-99.999-999.999	1.000	普通參數
03	比較值（3）	-99.999-999.999	2.000	普通參數
04	比較值（4）	-99.999-999.999	5.000	普通參數
05	門限回滯	00 - 50000	20	普通參數
06	峰值時間	0.000-50.000	2.000 s	普通參數	峰值捕獲時長
08	報警延時	0.0-60.0	1.0 s	普通參數	峰谷值輸出有效時長
09	比較模式	個位/百位=0-2； 十位/千位=0-1；	1110	普通參數	0=下限 1=上限 2=區間 “1110”從右至左分別代表比較1下限，比較2.3.4上限
10	觸發門限	-99.999-999.999	0.100	普通參數
13	上電清零范圍	0.000-10.000	0.050	普通參數
14	判穩條件	00-1000	05 d	普通參數	測量值允許的波動范圍，重啟生效
16	零位跟蹤	00-200	02 d	普通參數	空載時保持儀表顯示為零
17	一級濾波	0 - 1	0	普通參數
18	二級濾波	00-1100	1010	普通參數	千位為1時為穩定濾波，如果穩定，濾波達到最大； 其余三位是沒達到穩定或沒開啟穩定濾波時的濾波系數
19	自動清零延時	0.00-500.00	1.00 s	普通參數
20	上電清零	00 - 01	01	普通參數	0=關閉   1=打開
41	自動清零	00-01	0	普通參數	0=關閉   1=打開
42	自動歸零范圍	00-10000	100 d	普通參數
43	蠕變跟蹤	00-200	00 d	普通參數	降低長時間測量產生的漂移
22	單位	01-06	3	高級參數	1=t  2=kN  3=kg   4=N.m  5=N   6=g
23	小數位	00-03	3	高級參數	“3”代表3位小數
24	畫面編程	00001-88888	00001	高級參數	個位為畫面1， 十位為畫面2， 百位為畫面3， 千位為畫面4， 萬位為畫面5 每個畫面有8個功能選項： 定值顯示   DO輸出 PV峰值 VV擱置 DA   AD   ST運行步驟 8-通訊狀態
26	多功能碼	0-99	00		11=常規模式 12=峰谷值模式 20=數據備份 30=恢復備份 40=數字校準
27	額定量程	0.100-999.999	10.000	高級參數	輸入傳感器總量程
28	采集速率	00-05	3	高級參數	0=6.25  1=12.5  2=25  3=50    4=100     5=200    6=400  7=800   8=1600    9=3200
29	開入定義	00-44	31	高級參數	詳見 工作模式
30	模出定義	00-04	1	高級參數	0=無效      1=實時測量值 2=通訊控制   3=峰值
31	通訊協議	00-03	1	高級參數	0=無；1=ModbusRTU；2=主動發送ASC;
32	數據格式	00-05	0	高級參數	0=N81  1=N82  2=E81 3=E81  4=081  5=082
33	通訊速率	00-08	4	高級參數	1=2400    2=4800 3=9600    4=19200 5=38400   6=57600 7=115200  8=256000
34	通訊機碼	00-128	01	高級參數	站號
35	包間隔	0.001-9.999	0.010 s	高級參數	收發及ASCII上傳的通訊間隔
46	零位碼值	-600000 - 1000000	1000	高級參數
47	量程系數	10-1999999	10000	高級參數
48	傳感器靈敏度	0.1000-10.0000	2.0000	高級參數	用于數字校準
49	硬件滿度	20000-999999	200000	高級參數	2mV/V對應的AD碼值
50	硬件零點	-99999-199999	00	高級參數	0mV/V對應的AD碼值
51	傳感器量程	10.0-99999.9	10.000	高級參數	用于數字校準
52	DA0變送零點	00 -16383	00	高級參數
53	DA1變送滿度	00-16383	16000	高級參數
57	線性校準	00-01	0	高級參數	0=關閉  1=打開
59	一級密碼	00-99999	00	高級參數
60	二級密碼	00-99999	01	高級參數
66	硬件設置	0-222	211	高級參數	個位AD選擇 1:E-AD1 2:E-AD2 十位通訊 設置1 百位 1:E-DA1   2:E-DA2
71	校準點（1）	2.0-999.999	999.999	高級參數	顯示值（1）
72	修正值（1）	0.1000-5.0000	1.0000	高級參數	修正系數1=砝碼值1/顯示值1
73	校準點（2）	2.0-999.999	999.999	高級參數	顯示值（2）
74	修正值（2）	0.1000-5.0000	1.0000	高級參數	修正系數2=砝碼值2/顯示值2
75	校準點（3）	2.0-999.999	999.999	高級參數	顯示值（3）
76	修正值（3）	0.1000-5.0000	1.0000	高級參數	修正系數3=砝碼值3/顯示值3
77	校準點（4）	2.0-999.999	999.999	高級參數	顯示值（4）
78	修正值（4）	0.1000-5.0000	1.0000	高級參數	修正系數4=砝碼值4/顯示值4
79	校準點（5）	2.0-999.999	999.999	高級參數	顯示值（5）
80	修正值（5）	0.1000-5.0000	1.0000	高級參數	修正系數5=砝碼值5/顯示值5
81	校準點（6）	2.0-999.999	999.999	高級參數	顯示值（6）
82	修正值（6）	0.1000-5.0000	1.0000	高級參數	修正系數6=砝碼值6/顯示值6
83	校準點（7）	2.0-999.999	999.999	高級參數	顯示值（7）
84	修正值（7）	0.1000-5.0000	1.0000	高級參數	修正系數7=砝碼值7/顯示值7
85	校準點（8）	2.0-999.999	999.999	高級參數	顯示值（8）
86	修正值（8）	0.1000-5.0000	1.0000	高級參數	修正系數8=砝碼值8/顯示值8
87	校準點（9）	2.0-999.999	999.999	高級參數
88	修正值（9）	0.1000-5.0000	1.0000	高級參數
89	校準點（10）	2.0-999.999	999.999	高級參數
90	修正值（10）	0.1000-5.0000	1.0000	高級參數
91	校準點（11）	2.0-999.999	999.999	高級參數
92	修正值（11）	0.1000-5.0000	1.0000	高級參數
93	校準點（12）	2.0-999.999	999.999	高級參數
94	修正值（12）	0.1000-5.0000	1.0000	高級參數
95	校準點（13）	2.0-999.999	999.999	高級參數
96	修正值（13）	0.1000-5.0000	1.0000	高級參數
97	校準點（14）	2.0-999.999	999.999	高級參數
98	修正值（14）	0.1000-5.0000	1.0000	高級參數
99	校準點（15）	2.0-999.999	999.999	高級參數
100	修正值（15）	0.1000-5.0000	1.0000	高級參數

8.2通訊地址表


800-2（峰谷值捕獲）			800-1（上下限比較）
參數	float地址	long地址	參數	float地址	long地址
測量值	0X 206	0X 606	測量值	0X 206	0X 606
當前峰值	0X 208	0X 608	比較值1	0X 00	0X 400
當前谷值	0X 20A	0X 60A	比較值2	0X 02	0X 402
比較值1	0X 00	0X 400	比較值3	0X 04	0X 404
比較值2	0X 02	0X 402	比較值4	0X 06	0X 406
比較值3	0X 04	0X 404	門限回滯	0X 08	0X 408
比較值4	0X 06	0X 406	比較模式	0X 10	0X 410
門限回滯	0X 08	0X 408	觸發門限	0X 12	0X 412
峰值時間	0X 0A	0X 40A	零位范圍	0X 18	0X 418
報警延時	0X 0E	0X 40E	判穩條件	0X 1A	0X 41A
觸發門限	0X 12	0X 412	零位跟蹤	0X 1E	0X 41E
零位范圍	0X 18	0X 418	一級濾波	0X 20	0X 420
判穩條件	0X 1A	0X 41A	二級濾波	0X 22	0X 422
零位跟蹤	0X 1E	0X 41E	延時清零	0X 24	0X 424
一級濾波	0X 20	0X 420	上電清零	0X 26	0X 416
二級濾波	0X 22	0X 422	自動歸零	0X 50	0X 450
延時清零	0X 24	0X 424	歸零范圍	0X 52	0X 452
上電清零	0X 26	0X 426	蠕變跟蹤	0X 54	0X 454
自動歸零	0X 50	0X 450
歸零范圍	0X 52	0X 452	顯示單位	0X 2A	0X 42A
			顯示小數	0X 2C	0X 42C
顯示單位	0X 2A	0X 42A	多功能碼	0X 32	0X 432
顯示小數	0X 2C	0X 42C	額定量程	0X 34	0X 434
多功能碼	0X 32	0X 432	采集速度	0X 36	0X 436
額定量程	0X 34	0X 434	開入定義	0X 38	0X 438
采集速度	0X 36	0X 436	摸出定義	0X 3A	0X 43A
開入定義	0X 38	0X 438	通訊協議	0X 3C	0X 43C
摸出定義	0X 3A	0X 43A	數據格式	0X 3E	0X 43E
通訊協議	0X 3C	0X 43C	通訊速率	0X 40	0X 440
數據格式	0X 3E	0X 43E	通訊地址	0X 42	0X 442
通訊速率	0X 40	0X 440	包間隔	0X 44	0X 444
通訊地址	0X 42	0X 442	零位碼值	0X 5A	0X 45A
包間隔	0X 44	0X 444	量程系數	0X 5C	0X 45C
零位碼值	0X 5A	0X 45A	靈敏系數	0X 5E	0X 45E
量程系數	0X 5C	0X 45C	LIN1	0X 60	0X 460
靈敏系數	0X 5E	0X 45E	LIN0	0X 62	0X 462
LIN1	0X 60	0X 460	傳感量程	0X 64	0X 464
LIN0	0X 62	0X 462	DA0	0X 66	0X 466
傳感量程	0X 64	0X 464	DA1	0X 68	0X 468
DA0	0X 66	0X 466	線性校準	0X 70	0X 470
DA1	0X 68	0X 468	一級密碼	0X 74	0X 474
線性校準	0X 70	0X 470	二級密碼	0X 76	0X 476
一級密碼	0X 74	0X 474	硬件設置	0X 82	0X 482
二級密碼	0X 76	0X 476
硬件設置	0X 82	0X 482	DA碼值		0X6A0
			標定重量		0X FB4
DA碼值		0X 6A0	通訊命令		0X FB8
標定重量		0X FB4	儀表型號	5000
通訊命令		0X FB8	硬件版本號	5002
儀表型號	5000		軟件版本號	5004
硬件版本號	5002		出廠編號	5006
軟件版本號	5004		生產批號	5008
出廠編號	5006		備用	5010
生產批號	5008
備用	5010

通訊命令功能碼。
向“通訊命令”地址(FB8)寫入不同數據實現不同功能
寫10為手動清零：01 10 0F B8 00 02 04 00 00 00 0A 38 8A
寫11量程校準（先對FB4H寫入砝碼重量long型）：01 10 0F B8 00 02 04 00 00 00 0B F9 4A
寫12硬件滿度保存：01 10 0F B8 00 02 04 00 00 00 0C B8 88
寫13 硬件零點保存：01 10 0F B8 00 02 04 00 00 00 0D 79 48
寫14數字校準：01 10 0F B8 00 02 04 00 00 00 0E 39 49
寫15參數備份：01 10 0F B8 00 02 04 00 00 00 0F F8 89
寫20 寫TEDS：01 10 0F B8 00 02 04 00 00 00 14 B8 82
寫21 讀TEDS：01 10 0F B8 00 02 04 00 00 00 15 79 42

9. 保修說明

1.產品自售出之日起，整機保修一年。    在保修期內如發現產品故障應及時與我司聯系，不得自行拆卸，否則本司有權拒絕保修。
2.屬下列情況之一者，實行收費修理：
1、保修期滿的產品。
2、由于運輸、保管不善而損壞或未按說明書要求進行操作而損壞的。
3、自行拆卸的或經非本公司保修點修理后的產品。
4、無產品編號或無保修單上的產品編號與送修的產品編號不符或涂改過的產品。
5、在保修期內非產品質量原因造成的損壞。

10. 產品選型

貨品編號	產品名稱	產品功能簡單描述	主要功能	備注
50080001	KJT-D8WY001通用測力儀表	800-基配(測力DC24V)	簡單比較、峰值捕獲
50080002	KJT-D8WY001通用測力儀表	800-基配(測力DC24V)+變送板	簡單比較、峰值捕獲
50080003	KJT-D8WY001通用測力儀表	800-基配(測力DC24V)+通訊板	簡單比較、峰值捕獲
50080004	KJT-D8WY001W通用稱重控制器	800W基配(稱重DC24V)	減量控制、包裝和配料
50080005	KJT-D8WY001W通用稱重控制器	800W基配(稱重DC24V)+變送板	減量控制、包裝和配料
50080006	KJT-D8WY001W通用稱重控制器	800W基配(稱重DC24V)+通訊板	減量控制、包裝和配料
