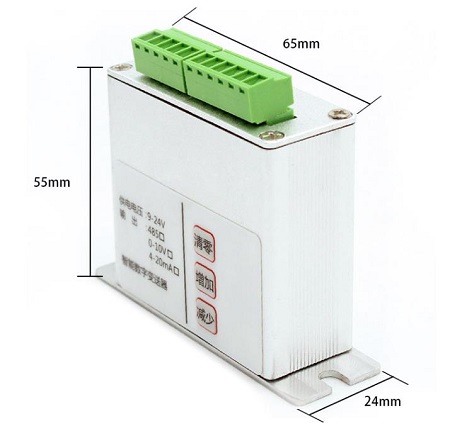

稱重變送器KJT-500
產品簡介
稱重變送器KJT-500也叫做重量變送器，是一種將物理量變換成電信號，將毫伏信號輸出的傳感器經隔離放大轉換成標準直流信號的變送器。
訂購熱線：17714333735
產品介紹
稱重變送器KJT-500也叫做重量變送器，是一種將物理量變換成電信號，將毫伏信號輸出的傳感器經隔離放大轉換成標準直流信號的變送器。通常采用SMT工藝，針對工業過程的電阻應變式信號傳感器而設計制造，適用于于不同規格稱重傳感器。可以用來測量值查詢，通訊功能，清零，數字校準，砝碼校準，自動清零，數字濾波，硬件校準，采樣速度，設置小數點，自動校準等等。
| 供電電壓 | 直流12-26V 功耗<3W |
| 外接傳感器電壓 | 5V |
| 數據采集精度 | 12-16位 |
| 通訊 | RS485-ModbusRTU協議 |
| 模擬輸出 | 0-10V/4-20mA，負載分別為大于1k和小于500歐 |
本儀表上有三個簡單的按鍵，分別是清零和輸出電壓調整。長按3s后才能有效:K1鍵為清零鍵，K2鍵為增加鍵，K3鍵為減小鍵。K1+K2同時按3s可以恢復出廠設置（該功能慎用!）除此之外可以使用上位機軟件（如組態王)，借助上位機顯示實時測量值，實現標定，修改參數。(附有例程，組態王添加即可使用）。
1.按鍵清零和增益校準
2.自動清零。在自動清零功能有效時，如果測量值大于觸發門限，然后在回到觸發門限以下時，能自動清零
3.自動校準功能。配合本公司帶有TEDS功能的傳感器可以實現自動校準
4.儀表采用Modbus-RTU通訊協議支持03讀數據,05和16修改數據功能數據包長大為100個字節，數據個數小于20個每個數據4個字節
5.測量值查詢示例
指令:01 03 9C 40 00 02 EB 8F
返回:01 03 04 00 00 OE 23 BF 8A
6.清零可以通過專用通信命令實現。比如向1578(十進制)地址發送1即可完成清零,可以通過05命令完成清零。
向1578(Ox06 2a)地址寫1:
01 1006 2a 00 02 04 o0 00 00 o1 9b a8
返回:01 10 06 2a 00 02 60 88
使用05命令發送:01 05 00 o1 ff 00 dd fa
7.數字校準。先修改傳感器傳感器靈敏度、傳感器量程然后發送通信命令10(+進制)即可,使用數字校準前應該先進行硬件校準(參見后面說明)
發送通信命令10(向1578地址寫10):
0110062a0002040000000ada6f
8.砝碼校準。先執行清零，放置砝碼，將砝碼重量輸入儀表，再執行一次砝碼校準命令
輸入砝碼重量(向1576地址寫入，加入砝碼重量是10.00即03e8):
01100628000204000003e8crc0crcl.
為砝碼的十六進制數字(含小數點后的位數)
執行校準(向1578地址發送11):
0110062a0002040000000bcrc0crcl
9. .硬件校準。使用通信命令12和14可以完成硬件校準。先給傳感器加
0mv/v的信號然后執行:
0110062a0002040000000ccrc0crc1.
給儀表施加2mv/v的信號執行:
0110062a0002040000000ecrc0crc1.
注釋:
1.清零范圍:測量值在清零范圍內時，重新上電，測量值會清零。
2.判穩范圍:當測量值1s內的變化量超過設置，會提示不穩。
3.零位跟蹤范圍:在空稱時，如果在大于或等于1s內，測量值在零位跟蹤范圍內，讀數將 被清零。
4.數字濾波:測量值測量裝置受其本身固有頻率影響和外界振動的傳導會產生隨機振動，而使儀表的顯示值不穩定。振動小時選擇較小的濾波振動大時選擇較大的濾波。濾波值變大數字刷新速度會變慢
5.清零設置:
千位0-零位跟蹤1-蠕變跟蹤
百位0-清零不保存1-手動清零保存2-自動清零保存3-都保存
十位0-自動清零功能無效1- 自動清零功能有有效
個位0-. 上電不清零1-. 上電清零.

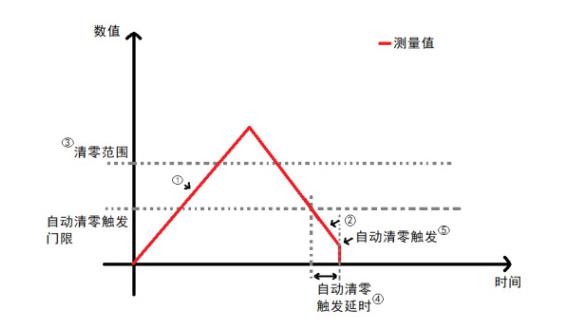

6.自動清零:在測量值大于自動清零觸發門限①并且隨后小于自動清零觸發門]限②時觸發,此時測量值是低于自動清零觸發]限，如果測量值在清零范圍內③，同時經過自動清零延④時間后，能自動清零⑤。
7.小數點:儀表顯示方式;例如小數點顯示
0
500
50.0
8.采樣速度:采樣速度指的是儀表的采集速度，采樣速度越大，采集越準確，波動會越大。
9.自動校準:連接帶有TEDS功能的傳感器，功能有效后，可以實現自動標定。
1.按鍵清零和增益校準
2.自動清零。在自動清零功能有效時，如果測量值大于觸發門限，然后在回到觸發門限以下時，能自動清零
3.自動校準功能。配合本公司帶有TEDS功能的傳感器可以實現自動校準
4.儀表采用Modbus-RTU通訊協議支持03讀數據,05和16修改數據功能數據包長大為100個字節，數據個數小于20個每個數據4個字節
5.測量值查詢示例
指令:01 03 9C 40 00 02 EB 8F
返回:01 03 04 00 00 OE 23 BF 8A
6.清零可以通過專用通信命令實現。比如向1578(十進制)地址發送1即可完成清零,可以通過05命令完成清零。
向1578(Ox06 2a)地址寫1:
01 1006 2a 00 02 04 o0 00 00 o1 9b a8
返回:01 10 06 2a 00 02 60 88
使用05命令發送:01 05 00 o1 ff 00 dd fa
7.數字校準。先修改傳感器傳感器靈敏度、傳感器量程然后發送通信命令10(+進制)即可,使用數字校準前應該先進行硬件校準(參見后面說明)
發送通信命令10(向1578地址寫10):
0110062a0002040000000ada6f
8.砝碼校準。先執行清零，放置砝碼，將砝碼重量輸入儀表，再執行一次砝碼校準命令
輸入砝碼重量(向1576地址寫入，加入砝碼重量是10.00即03e8):
01100628000204000003e8crc0crcl.
為砝碼的十六進制數字(含小數點后的位數)
執行校準(向1578地址發送11):
0110062a0002040000000bcrc0crcl
9. .硬件校準。使用通信命令12和14可以完成硬件校準。先給傳感器加
0mv/v的信號然后執行:
0110062a0002040000000ccrc0crc1.
給儀表施加2mv/v的信號執行:
0110062a0002040000000ecrc0crc1.
注釋:
1.清零范圍:測量值在清零范圍內時，重新上電，測量值會清零。
2.判穩范圍:當測量值1s內的變化量超過設置，會提示不穩。
3.零位跟蹤范圍:在空稱時，如果在大于或等于1s內，測量值在零位跟蹤范圍內，讀數將 被清零。
4.數字濾波:測量值測量裝置受其本身固有頻率影響和外界振動的傳導會產生隨機振動，而使儀表的顯示值不穩定。振動小時選擇較小的濾波振動大時選擇較大的濾波。濾波值變大數字刷新速度會變慢
5.清零設置:
千位0-零位跟蹤1-蠕變跟蹤
百位0-清零不保存1-手動清零保存2-自動清零保存3-都保存
十位0-自動清零功能無效1- 自動清零功能有有效
個位0-. 上電不清零1-. 上電清零.
6.自動清零:在測量值大于自動清零觸發門限①并且隨后小于自動清零觸發門]限②時觸發,此時測量值是低于自動清零觸發]限，如果測量值在清零范圍內③，同時經過自動清零延④時間后，能自動清零⑤。
7.小數點:儀表顯示方式;例如小數點顯示
0
500
50.0
8.采樣速度:采樣速度指的是儀表的采集速度，采樣速度越大，采集越準確，波動會越大。
9.自動校準:連接帶有TEDS功能的傳感器，功能有效后，可以實現自動標定。
