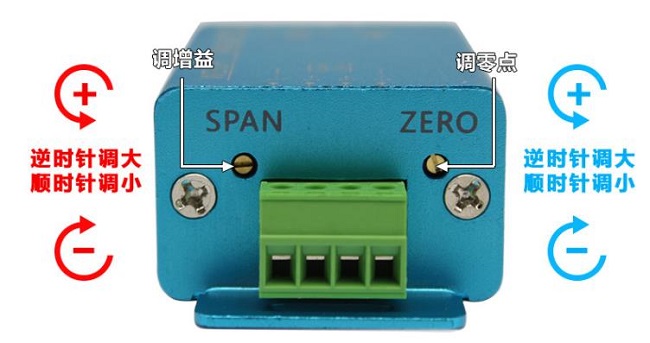

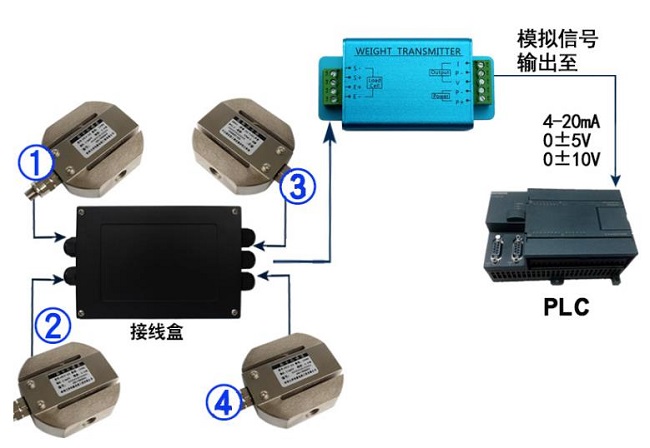

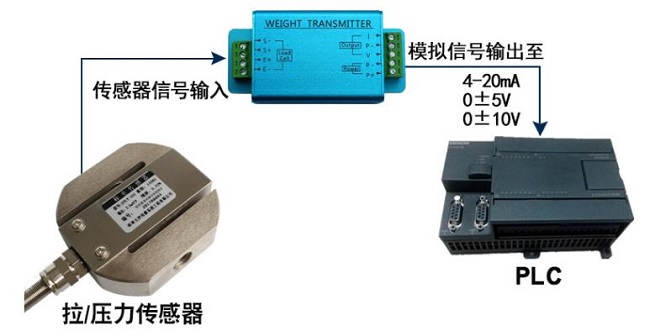

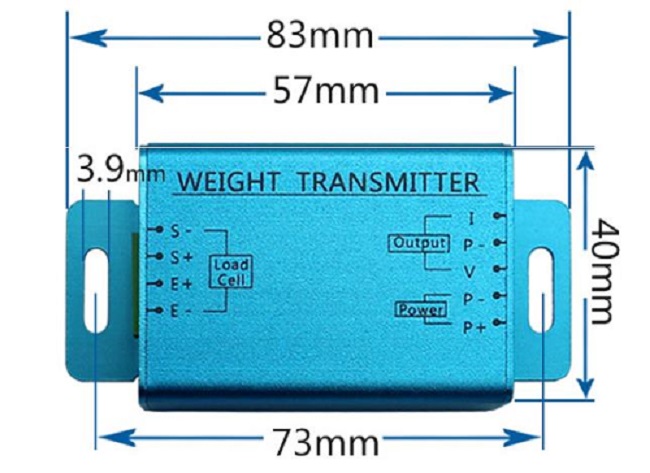

零點(Zero):傳感器在無任何負載的情況下(工裝除外),初始電壓或電流稱為變送零點。
增益(Span):傳感器在稱重狀態下,變送器輸出端在0-10V或4-2OmA范圍內變化稱為增益;調節增益大小取決于稱重物體和傳感器總量程的比較關系,詳見實例說明
·電流校準實例
已知重量物體為100KG,傳感器總量程為500KG,電流輸出4-20mA;
操作步驟:空載調零點為0.3mA→加載調增益為3.5mA
(100kg/500kg*16mA+0.3mA)→卸載后調零點為4.00mA;

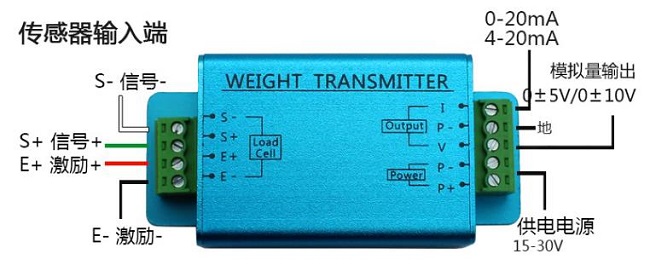

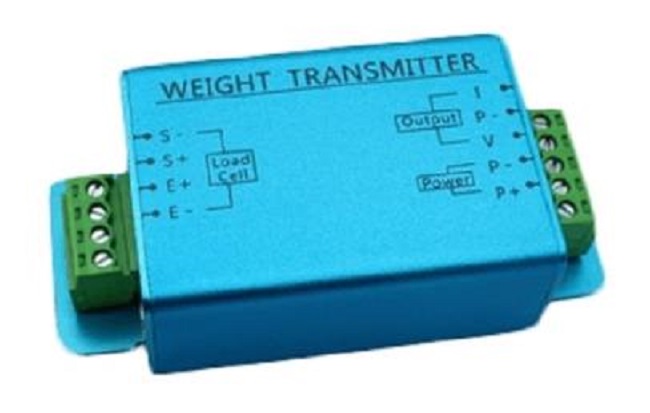

1,傳感器安裝后空載狀態下先調Zero為0.3mA→用萬用表電流檔(直流)
測I和P-電流并調Zero電位器為0.30mA;
2,加載100KG重量物體保持穩定后調Span為3.2mA→用萬用表電流檔測
I和P-電流并調整Span電位器為3.2mA;
3.取下物體后測I 和P-電流應為0.30mA,再調Zero電位器為4.00mA;
4.再次加載100KG重量物體保持穩定后,測I和P-電流為7.2mA;
注:若一次調試電流輸出不是7.2mA,按步驟重新操作即可;
4-20mA輸出時需先調零點為0.3mA,再調增益比例輸出,
后再調零點為4mA;
計算公式:

4-20mA 凈輸出16mA	增益輸出電流=已知重量物體/傳感器總量程*凈輸出+零點
	7.2mA =100kg /500kg * 16ma+4mA
0-20mA 凈輸出20mA	增益輸出電流=已知重量物體/傳感器總量程*凈輸出+零點
	4.OmA =100kg /500kg * 20ma+OmA
-12-20mA 凈輸出8mA	增益輸出電流=已知重量物體/傳感器總量程*凈輸出+零點
	13.6mA =100kg /500kg *8ma+12mA


注:變送器無負電流輸出,傳感器拉壓使用(正反扭矩)時,按凈輸出8mA,電流輸出4-12-20mA的方式校準。

電壓校準實例
已知重量物體為200KG,傳感器總量程為1000KG,電壓輸出0士10V;
操作步驟: 空載調零點0V→加載調增益;
1.傳感器安裝后空載狀態下把設備自重去皮,調零點為OV,用萬用表電壓檔(直流)測V和P-電壓并調Zero電位器為0V;
2.加載200KG重量物體保持穩定后調為2.OV,用萬用表電壓檔(直流)測V和P-電壓并調Span電位器為2.OV;
計算公式:

0士10V	增益輸出電壓 = 已知重量物體 / 傳感器總量程 *10V
	2V=200kg/1000kg *10V
0士5V	增益輸出電壓 = 已知重重物體/ 傳感器總量程 *5V
	1.0V=200kg/1000kg*5V
