稱重傳感器接線方式介紹
時間: 2022-12-29 14:05:22 瀏覽次數：
稱重傳感器能夠采用兩種不同的輸入、輸出接線法: -種是四線制接法，另-種是六線制接法。四線制接法的稱重傳感器對二次儀表無特殊請求，運用起來比擬便當，但當電纜線較長時，容易受環境溫度動搖等要素的影響。那么詳細的稱重傳感器
四根線怎樣接呢?

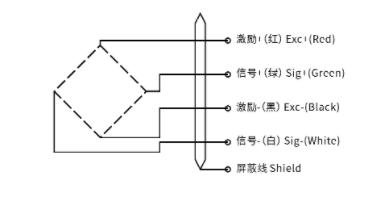

四線制稱重傳感器共有5根線:一組電源線、一組信號線, 還有一根屏蔽線。
EXC+:正鼓勵(紅線)
EXC-:負鼓勵(黑線)
Single+:正信號(綠線)
Single-:負信號(白線)
EXC+正電源接紅線，EXN+正反應接藍線，EXC-為電源負接黑線，EXN為電源負反應接黃色，SIG+正信號接綠，SIG-負信號接白，黑粗線為地線。
四根線怎樣接呢?
四線制稱重傳感器共有5根線:一組電源線、一組信號線, 還有一根屏蔽線。
EXC+:正鼓勵(紅線)
EXC-:負鼓勵(黑線)
Single+:正信號(綠線)
Single-:負信號(白線)
EXC+正電源接紅線，EXN+正反應接藍線，EXC-為電源負接黑線，EXN為電源負反應接黃色，SIG+正信號接綠，SIG-負信號接白，黑粗線為地線。
