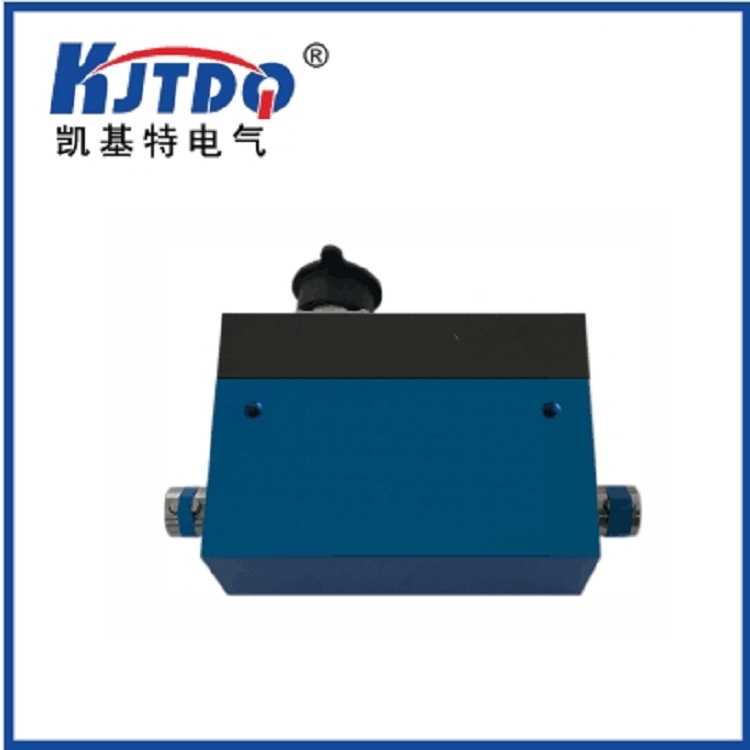

扭矩傳感器如何選型？
時間: 2022-09-27 16:47:20 瀏覽次數：
扭矩傳感器的選擇應根據被測對象的扭矩類型、應用場合的工作條件、被測對象的結構特點和測試位置、被測對象的速度和額定扭矩值來確定?？偟膩碚f，可以注意到以下六點:
1)如果測量對象是動態轉矩，如測量電機的啟動曲線、停止曲線以及各種工況的變化過程，應選擇具有模擬輸出端口并能輸出模擬量的測量?jī)x器。
2)在實驗室使用時，盡量選用精度較高的力矩計，精度等級不應低于0.5或1;如果應用在工業領域，則必須選擇可靠性高、結構簡單的扭矩計，對精度不要求太高。精度等級一般為1級、2級和3級
3)盡量采用非侵入式傳感器應使用，在測量場合不能斷開軸系。如果使用侵入式傳感器，則必須斷開軸系。彈性軸作為機器的一部分，涉及整個傳動系統，使用不方便
4)盡量使用非接觸式信號傳輸方式。觸點傳動多采用滑環式，容易磨損，需要頻繁清洗，安裝困難，信號測量精度不高，測量旋轉力矩時允許的測量速度受到很大限制。當測量對象的速度較高時，必須使用非接觸式力矩計。
5)在扭矩傳感器量程的選擇上，考慮到傳感器的精度是根據全量程計算的，因此傳感器的量程不宜過大，以致于要測量的額定扭矩，以免在實際測量時測量誤差過大。另一方面，傳感器的量程必須對被測對象有足夠的裕度。因此，如果被測力矩具有弦振動，即將弦振動力矩的幅值疊加在穩態力矩上，則傳感器的量程不得大于被測力矩的1.5倍;如果測量動態扭矩，所選傳感器的量程一般應大于額定扭矩的2倍。
6)安裝、使用方便。(扭矩傳感器安裝方法)不同類型的傳感器有不同的安裝要求。例如，安裝磁電轉矩傳感器必須嚴格居中，否則傳感器的彈性軸會彎曲，造成額外的誤差。另外，安裝時水平安裝軸系統沒有居中，會導致傳感器安裝不當
1)如果測量對象是動態轉矩，如測量電機的啟動曲線、停止曲線以及各種工況的變化過程，應選擇具有模擬輸出端口并能輸出模擬量的測量?jī)x器。
2)在實驗室使用時，盡量選用精度較高的力矩計，精度等級不應低于0.5或1;如果應用在工業領域，則必須選擇可靠性高、結構簡單的扭矩計，對精度不要求太高。精度等級一般為1級、2級和3級
3)盡量采用非侵入式傳感器應使用，在測量場合不能斷開軸系。如果使用侵入式傳感器，則必須斷開軸系。彈性軸作為機器的一部分，涉及整個傳動系統，使用不方便
4)盡量使用非接觸式信號傳輸方式。觸點傳動多采用滑環式，容易磨損，需要頻繁清洗，安裝困難，信號測量精度不高，測量旋轉力矩時允許的測量速度受到很大限制。當測量對象的速度較高時，必須使用非接觸式力矩計。
5)在扭矩傳感器量程的選擇上，考慮到傳感器的精度是根據全量程計算的，因此傳感器的量程不宜過大，以致于要測量的額定扭矩，以免在實際測量時測量誤差過大。另一方面，傳感器的量程必須對被測對象有足夠的裕度。因此，如果被測力矩具有弦振動，即將弦振動力矩的幅值疊加在穩態力矩上，則傳感器的量程不得大于被測力矩的1.5倍;如果測量動態扭矩，所選傳感器的量程一般應大于額定扭矩的2倍。
6)安裝、使用方便。(扭矩傳感器安裝方法)不同類型的傳感器有不同的安裝要求。例如，安裝磁電轉矩傳感器必須嚴格居中，否則傳感器的彈性軸會彎曲，造成額外的誤差。另外，安裝時水平安裝軸系統沒有居中，會導致傳感器安裝不當
