稱重傳感器的電氣連接介紹
時間: 2021-03-01 10:55:08 瀏覽次數：

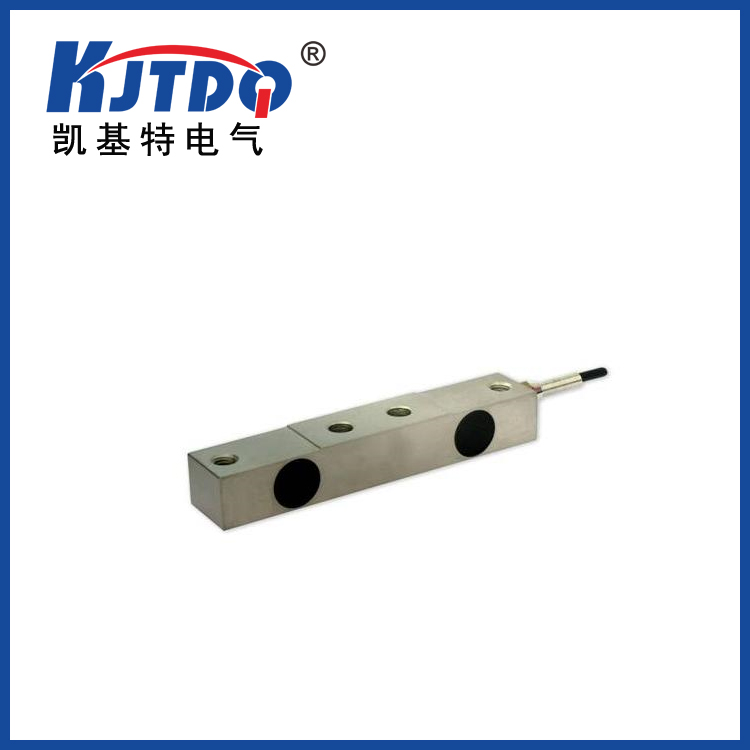

電阻應變式稱重傳感器的原理是：彈性體（彈性元件、敏感高粱）在外力作用下產生彈性變形，使粘貼在其表面的電阻應變片（轉換元件）也產生變形；當電阻應變片變形時，其電阻值將發生變化（增大或減?。?。然后相應的測量電路將電阻的變化轉化為電信號（電壓或電流）輸出，從而完成外力轉化為電信號的過程。
電氣連接：
（1） 稱重傳感器的信號線不應與強電線或控制線平行布置（如傳感器的信號線不應與強電線和控制線置于同一管道內）。如果須平行放置，其間距應保持在50CM以上，信號線應包金屬管。在任何情況下，電源線和控制線應以50 RPM/m的速度纏繞在一起。
（2） 如果稱重傳感器的信號線需要延長，應使用密封電纜接線盒。如果沒有這樣的接線盒，使用電纜與電纜直接對接（焊接端），應特別注意密封容器，檢查絕緣電阻是否良好后，并達到標準（2000~5000m），需要時，應對傳感器進行校準，如果信號電纜很長，并保證測量的高精度測量時，應考慮采用帶中繼放大器的電纜補償電路。
（3） 所有進出顯示電路的導線應使用屏蔽電纜。屏蔽線的連接和連接點應合理。如果不通過機械框架接地，則在外部接地，但屏蔽線相互連接后不接地，是浮動的。
（4） 稱重傳感器輸出信號讀出電路不應產生強干擾裝置（如“可控硅、接觸器等”），且有相當數量的熱量產生的設備放置在同一外殼內，如果不能保證，應考慮在它們之間設置屏蔽隔離，并將風機放入外殼內，測量傳感器輸出信號的電子線路，應盡可能配置獨立的電源變壓器，而不要共用同一電源接觸器等設備。
電氣連接：
（1） 稱重傳感器的信號線不應與強電線或控制線平行布置（如傳感器的信號線不應與強電線和控制線置于同一管道內）。如果須平行放置，其間距應保持在50CM以上，信號線應包金屬管。在任何情況下，電源線和控制線應以50 RPM/m的速度纏繞在一起。
（2） 如果稱重傳感器的信號線需要延長，應使用密封電纜接線盒。如果沒有這樣的接線盒，使用電纜與電纜直接對接（焊接端），應特別注意密封容器，檢查絕緣電阻是否良好后，并達到標準（2000~5000m），需要時，應對傳感器進行校準，如果信號電纜很長，并保證測量的高精度測量時，應考慮采用帶中繼放大器的電纜補償電路。
（3） 所有進出顯示電路的導線應使用屏蔽電纜。屏蔽線的連接和連接點應合理。如果不通過機械框架接地，則在外部接地，但屏蔽線相互連接后不接地，是浮動的。
（4） 稱重傳感器輸出信號讀出電路不應產生強干擾裝置（如“可控硅、接觸器等”），且有相當數量的熱量產生的設備放置在同一外殼內，如果不能保證，應考慮在它們之間設置屏蔽隔離，并將風機放入外殼內，測量傳感器輸出信號的電子線路，應盡可能配置獨立的電源變壓器，而不要共用同一電源接觸器等設備。
