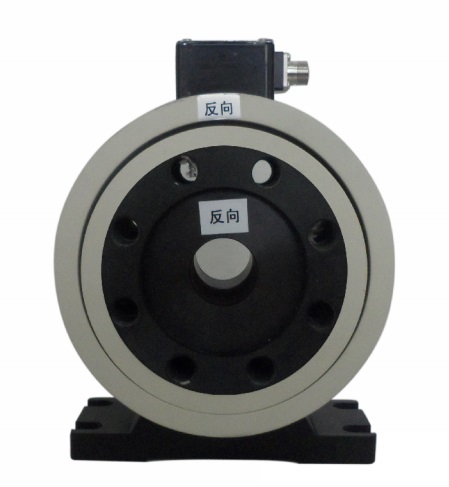

旋轉扭矩傳感器是對各種旋轉或非旋轉機械零件的扭轉扭矩感知的檢測。具有精度高、頻率響應快、可靠性好、壽命長等優點。我們主要介紹旋轉式扭矩傳感器的基本應用原理和應用范圍。
旋轉扭矩傳感器是在被測彈性軸上用應變膠連接專用應變片形成的應變橋。通過向應變電橋供電，可以測量彈性軸扭轉的電信號。應變信號經過壓力/頻率轉換后被放大并轉換成與扭轉應變成比例的頻率信號。系統的能量輸入和信號輸出由兩個帶間隙的專用環形變壓器承擔，實現了無觸點能量和信號傳輸功能。

旋轉扭矩傳感器的原理結構：
在一個彈性軸上粘貼一個扭轉應變片，形成一個變壓器橋，這是基本的扭矩傳感器。固定在軸上：
1.能源環形變壓器的二次線圈。
2.信號環變壓器一次線圈。
3.軸上印刷電路板，包括整流穩壓電源、儀表放大電路、V/F轉換電路和信號輸出電路。

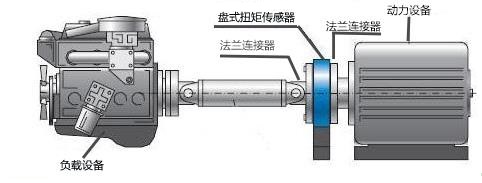

旋轉扭矩傳感器是測量各種扭矩、轉速和機械功率的精密測量?jī)x器。廣泛的應用，主要用于：
1.測試電動機、發動機、內燃機等旋轉動力設備的輸出轉矩和功率。
2.測試風機、水泵、齒輪箱和扭矩扳手的扭矩和功率。
3.鐵路機車、汽車、拖拉機、飛機、船舶和采礦機械的扭矩和功率測試。
4.可用于污水處理系統的轉矩和功率檢測。
5.可用于制造粘度計。
6.可用于流程工業和流程工業。
