S型拉壓力傳感器工作原理及安裝注意事項
時間: 2020-10-24 09:07:03 瀏覽次數：

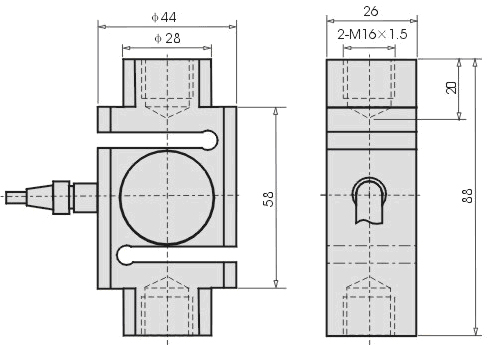

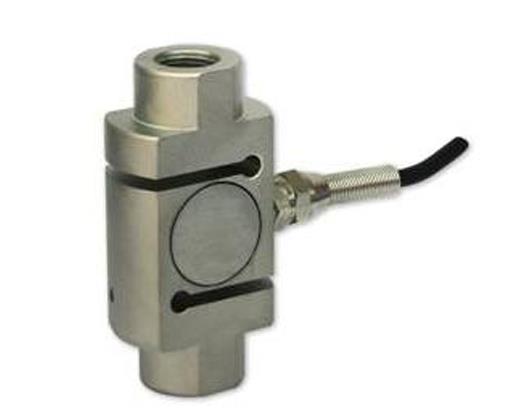

S型拉壓力傳感器是傳感器中常用的一種傳感器。它主要用于測量固體之間的壓力和拉力。它通常被稱為張力壓力傳感器。因?yàn)樗雌饋硐駍型，所以通常被稱為s型張力壓力傳感器。傳感器采用合金鋼制作，塑料密封，安裝使用方便。適用于配料秤、提升秤、機械秤等電子衡器。
S型拉壓力傳感器的工作原理是：在外力作用下，彈性體（彈性元件、敏感梁）會產生彈性變形，粘貼在其表面的電阻應變片（轉換元件）也會隨著變形而變形。應變計的電阻會變大或變小，這種電阻變化會被相應的測量電路轉換成電信號（電壓或電流），從而完成將外力轉換為電信號的過程。
張緊壓力傳感器以固定底座傳感器的形式安裝。安裝后，傳感器被放置在無線吊車秤上的三個固定位置。因此，需要在溫度范圍不大的情況下使用。其優點是能提高秤體的穩定性，安裝調試方便。安裝稱重傳感器時，還應注意：
1.為防止大電流流過傳感器，應在傳感器之間安裝短路，以防止意外的大電流流和燃燒。即便如此，當需要進行大規模焊接時，使用電子檢測秤拆下壓力傳感器，然后在多次操作后安裝稱重傳感器。
2.頭部應由20mm厚的鉻鋼制成。頭部的下側應加工成弧形。頭部半徑應大于傳感器圓頂半徑的3倍，并應進行熱處理以提高頭部硬度。固定板應由厚度不小于20mm的45號鋼制成。安裝平面度不應超過±0.5°。
3.球等運動部件應保持自由滑動，不應有卡滯、生銹等現象。
S型拉壓力傳感器的工作原理是：在外力作用下，彈性體（彈性元件、敏感梁）會產生彈性變形，粘貼在其表面的電阻應變片（轉換元件）也會隨著變形而變形。應變計的電阻會變大或變小，這種電阻變化會被相應的測量電路轉換成電信號（電壓或電流），從而完成將外力轉換為電信號的過程。
張緊壓力傳感器以固定底座傳感器的形式安裝。安裝后，傳感器被放置在無線吊車秤上的三個固定位置。因此，需要在溫度范圍不大的情況下使用。其優點是能提高秤體的穩定性，安裝調試方便。安裝稱重傳感器時，還應注意：
1.為防止大電流流過傳感器，應在傳感器之間安裝短路，以防止意外的大電流流和燃燒。即便如此，當需要進行大規模焊接時，使用電子檢測秤拆下壓力傳感器，然后在多次操作后安裝稱重傳感器。
2.頭部應由20mm厚的鉻鋼制成。頭部的下側應加工成弧形。頭部半徑應大于傳感器圓頂半徑的3倍，并應進行熱處理以提高頭部硬度。固定板應由厚度不小于20mm的45號鋼制成。安裝平面度不應超過±0.5°。
3.球等運動部件應保持自由滑動，不應有卡滯、生銹等現象。
