扭矩傳感器四大基礎知識普及
時間: 2022-07-26 17:12:24 瀏覽次數：
扭矩傳感器的四個基本知識。
如今，扭矩傳感器是許多領域不可或缺的一部分。電機、內燃機、扭矩試驗臺、功率測量機、電機、發動機、齒輪、發電機、風機、水泵等小型應用。其他應用測量設備的扭矩傳感器安裝在扭矩平衡、軸承預緊、彈簧預緊等。風力機、起重機、鉆桿等曲軸扭矩功能測試正如你所看到的，扭矩傳感器被用于從培訓到產品開發、生產、質量保證到產品監控的所有領域。今天我們一起來了解一下它的基本知識:
1、扭矩傳感器的測量原理:
通過給應變橋供電，將特制的扭轉應變片粘接在待測彈性軸上，形成應變橋。應變信號放大后，經過電壓/頻率轉換，成為與失真成正比的頻率信號。兩個帶間隙的專用環形變壓器實現系統的能量輸入和信號輸出，從而實現非接觸的能量和信號傳輸功能。

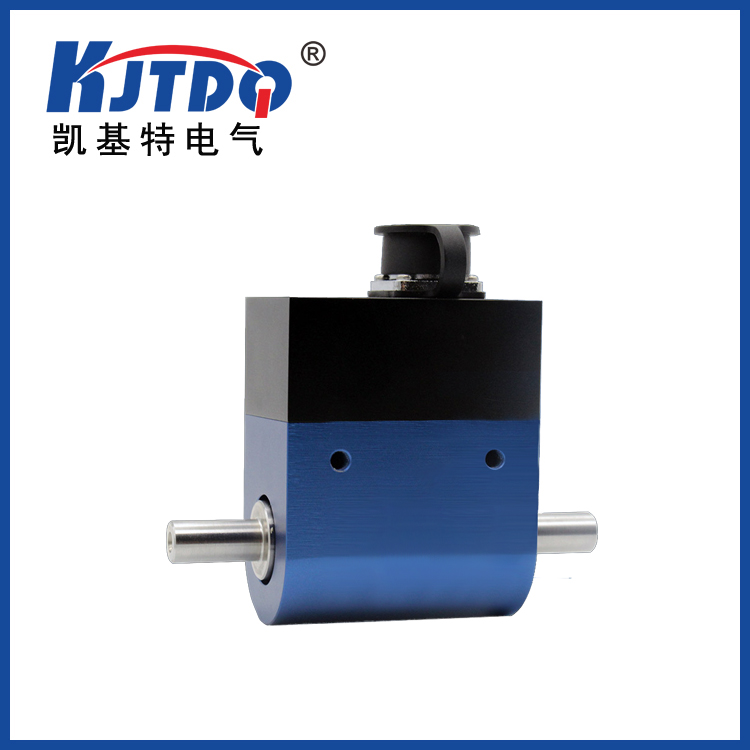

2、扭矩傳感器結構:
在專用彈性軸上安裝專用扭矩測量元件，形成可變橋，是基本扭矩傳感器;軸上固定有:(1)能量環變壓器二次線圈，(2)信號環變壓器一次線圈，(3)軸上印刷電路板，整流穩定電源，儀表放大電路，v/f轉換電路和信號輸出電路。
3、扭矩傳感器安裝步驟:
1. 根據軸的連接形式和扭矩傳感器的長度，確定原動機與負載之間的距離，調整原動機軸與負載之間相對于參考平面的距離，使其軸的同軸度小于Φ 0.03mm。將原動機和負載固定在參考平面上。
2. 將聯軸器安裝在各自的軸上。
3.調整力矩傳感器與基準面之間的距離，使其軸與原動機軸及負載之間的同軸度小于Φ 0.03mm，固定力矩傳感器位于基準面上。
4. 安裝固定聯軸器。
4、扭矩傳感器特點:
1. 靈敏信號輸出:波形方波或脈沖波可任意選擇。
2. 質量保證:檢測精度高、穩定性好、抗干擾能力強。
3.使用方便:無需反復歸零;連續測量積極和消極的時刻。
4. 扭矩測量是敏感的:靜態和動態扭矩都可以測量。
5. 這個裝置很簡單:體積小，重量重。
6. 根據插座引腳數，只能提供+15v-15v (200mA)的電源，輸出方波或脈沖波的頻率信號，阻抗與轉矩成正比。
7. 重量輕，安裝方便。
8. 操作過程:將專用扭轉應變片用應變膠粘貼在被測彈性軸上，形成應變橋。給應變橋供電，測量彈性軸扭轉的電信號。應變信號放大后，通過壓力/頻率轉換，轉換為與扭轉應變成正比的頻率信號。
如今，扭矩傳感器是許多領域不可或缺的一部分。電機、內燃機、扭矩試驗臺、功率測量機、電機、發動機、齒輪、發電機、風機、水泵等小型應用。其他應用測量設備的扭矩傳感器安裝在扭矩平衡、軸承預緊、彈簧預緊等。風力機、起重機、鉆桿等曲軸扭矩功能測試正如你所看到的，扭矩傳感器被用于從培訓到產品開發、生產、質量保證到產品監控的所有領域。今天我們一起來了解一下它的基本知識:
1、扭矩傳感器的測量原理:
通過給應變橋供電，將特制的扭轉應變片粘接在待測彈性軸上，形成應變橋。應變信號放大后，經過電壓/頻率轉換，成為與失真成正比的頻率信號。兩個帶間隙的專用環形變壓器實現系統的能量輸入和信號輸出，從而實現非接觸的能量和信號傳輸功能。
2、扭矩傳感器結構:
在專用彈性軸上安裝專用扭矩測量元件，形成可變橋，是基本扭矩傳感器;軸上固定有:(1)能量環變壓器二次線圈，(2)信號環變壓器一次線圈，(3)軸上印刷電路板，整流穩定電源，儀表放大電路，v/f轉換電路和信號輸出電路。
3、扭矩傳感器安裝步驟:
1. 根據軸的連接形式和扭矩傳感器的長度，確定原動機與負載之間的距離，調整原動機軸與負載之間相對于參考平面的距離，使其軸的同軸度小于Φ 0.03mm。將原動機和負載固定在參考平面上。
2. 將聯軸器安裝在各自的軸上。
3.調整力矩傳感器與基準面之間的距離，使其軸與原動機軸及負載之間的同軸度小于Φ 0.03mm，固定力矩傳感器位于基準面上。
4. 安裝固定聯軸器。
4、扭矩傳感器特點:
1. 靈敏信號輸出:波形方波或脈沖波可任意選擇。
2. 質量保證:檢測精度高、穩定性好、抗干擾能力強。
3.使用方便:無需反復歸零;連續測量積極和消極的時刻。
4. 扭矩測量是敏感的:靜態和動態扭矩都可以測量。
5. 這個裝置很簡單:體積小，重量重。
6. 根據插座引腳數，只能提供+15v-15v (200mA)的電源，輸出方波或脈沖波的頻率信號，阻抗與轉矩成正比。
7. 重量輕，安裝方便。
8. 操作過程:將專用扭轉應變片用應變膠粘貼在被測彈性軸上，形成應變橋。給應變橋供電，測量彈性軸扭轉的電信號。應變信號放大后，通過壓力/頻率轉換，轉換為與扭轉應變成正比的頻率信號。
