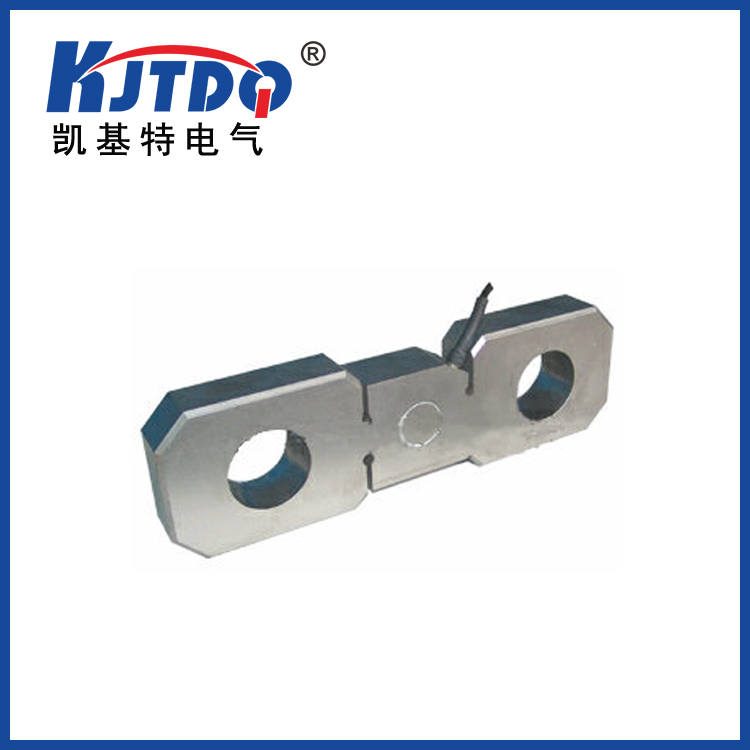

稱重傳感器變頻干擾問題及解決
時間: 2021-12-22 16:13:02 瀏覽次數：
在現場，稱重傳感器受變頻器的干擾問題越來越嚴重，甚至導致控制系統無法投入使用，這一直是一個非常頭痛的問題，以下是解決變頻器干擾問題的四種方法
變頻器干擾的常見現象：
1.換熱站變頻器一打開，壓力變送器就會隨機跳變；
2變頻器控制供水時，壓力變化作為采集壓力的信號，壓力變化受變頻器干擾；
3.變頻器啟動電機時，壓力信號不穩定，跳動劇烈；
4.逆變器啟動后電壓變化（4-20mA）隨機跳變，不影響附近的集成熱電阻（4-20mA），信號線未屏蔽；
這些現象是由于變頻器的干擾造成的。
為什么變頻器會干擾？
首先，你應該知道變頻器是用來改變頻率的。變頻器包括整流電路和逆變電路，輸入的交流電通過整流電路和波形電路，轉換成直流電壓，然后通過逆變器將直流電壓轉換成不同寬度的脈沖電壓（稱為脈寬調制電壓，PWM）。利用此PWM電壓驅動電機，您可以調整電機扭矩和速度。
該工作原理會產生三種電磁干擾：
1.諧波干擾
整流電路將產生諧波電流，這將在電源系統的阻抗上產生電壓降，導致電壓波形失真。電壓畸變會干擾許多儀器，常見的電壓畸變是正弦波頂部的平坦化。當諧波電流恒定時，在弱電源情況下，電壓畸變更為嚴重。這種干擾的特點是會干擾使用同一電網的設備，與設備與變流器之間的距離無關。
2.射頻傳導發射干擾
當負載電壓為脈沖時，逆變器以脈沖形式吸收來自電網的電流。該脈沖電流含有大量高頻成分，形成射頻干擾，其特征是對使用同一電網的儀器產生干擾，與儀器與逆變器之間的距離無關。
3.射頻輻射干擾
射頻輻射干擾轉換器的輸入和輸出電纜。當變頻器的輸入輸出電纜上有射頻干擾電流時，該電纜相當于一根天線，必然會產生電磁輻射和輻射干擾。變頻器輸出電纜上傳輸?shù)腜WM電壓也含有豐富的高頻成分，會產生電磁輻射，形成輻射干擾。輻射干擾的特點是當其他電子設備靠近變頻器時，干擾變得嚴重。
如何解決干擾問題？
變頻器干擾處理方法
1、變頻器采用單點接地，好是短粗線接地；
2.傳感器信號線采用雙腳屏蔽，屏蔽層采用電纜夾接地。
3.在傳感器電源上安裝電源濾波器、濾波器磁環或隔離器進行隔離。
4、抑制變頻器產生的諧波。可選濾波產品有：變頻器輸入濾波器、變頻器輸出濾波器、變頻器輸入電抗器、變頻器輸出電抗器等，在輸入電路中連接電抗器是抑制低諧波電流的方法。
此外，為了防止變頻器干擾信號和控制回路，控制器、儀表和工控機須使用單獨的隔離電源。
事實上，該領域簡單的方法是：
使儀表遠離轉換器！但并不是所有的方法都能消干擾，或者一一嘗試。
變頻器干擾的常見現象：
1.換熱站變頻器一打開，壓力變送器就會隨機跳變；
2變頻器控制供水時，壓力變化作為采集壓力的信號，壓力變化受變頻器干擾；
3.變頻器啟動電機時，壓力信號不穩定，跳動劇烈；
4.逆變器啟動后電壓變化（4-20mA）隨機跳變，不影響附近的集成熱電阻（4-20mA），信號線未屏蔽；
這些現象是由于變頻器的干擾造成的。
為什么變頻器會干擾？
首先，你應該知道變頻器是用來改變頻率的。變頻器包括整流電路和逆變電路，輸入的交流電通過整流電路和波形電路，轉換成直流電壓，然后通過逆變器將直流電壓轉換成不同寬度的脈沖電壓（稱為脈寬調制電壓，PWM）。利用此PWM電壓驅動電機，您可以調整電機扭矩和速度。
該工作原理會產生三種電磁干擾：
1.諧波干擾
整流電路將產生諧波電流，這將在電源系統的阻抗上產生電壓降，導致電壓波形失真。電壓畸變會干擾許多儀器，常見的電壓畸變是正弦波頂部的平坦化。當諧波電流恒定時，在弱電源情況下，電壓畸變更為嚴重。這種干擾的特點是會干擾使用同一電網的設備，與設備與變流器之間的距離無關。
2.射頻傳導發射干擾
當負載電壓為脈沖時，逆變器以脈沖形式吸收來自電網的電流。該脈沖電流含有大量高頻成分，形成射頻干擾，其特征是對使用同一電網的儀器產生干擾，與儀器與逆變器之間的距離無關。
3.射頻輻射干擾
射頻輻射干擾轉換器的輸入和輸出電纜。當變頻器的輸入輸出電纜上有射頻干擾電流時，該電纜相當于一根天線，必然會產生電磁輻射和輻射干擾。變頻器輸出電纜上傳輸?shù)腜WM電壓也含有豐富的高頻成分，會產生電磁輻射，形成輻射干擾。輻射干擾的特點是當其他電子設備靠近變頻器時，干擾變得嚴重。
如何解決干擾問題？
變頻器干擾處理方法
1、變頻器采用單點接地，好是短粗線接地；
2.傳感器信號線采用雙腳屏蔽，屏蔽層采用電纜夾接地。
3.在傳感器電源上安裝電源濾波器、濾波器磁環或隔離器進行隔離。
4、抑制變頻器產生的諧波。可選濾波產品有：變頻器輸入濾波器、變頻器輸出濾波器、變頻器輸入電抗器、變頻器輸出電抗器等，在輸入電路中連接電抗器是抑制低諧波電流的方法。
此外，為了防止變頻器干擾信號和控制回路，控制器、儀表和工控機須使用單獨的隔離電源。
事實上，該領域簡單的方法是：
使儀表遠離轉換器！但并不是所有的方法都能消干擾，或者一一嘗試。
