柱式稱重傳感器應用介紹
時間: 2021-01-07 14:20:50 瀏覽次數：

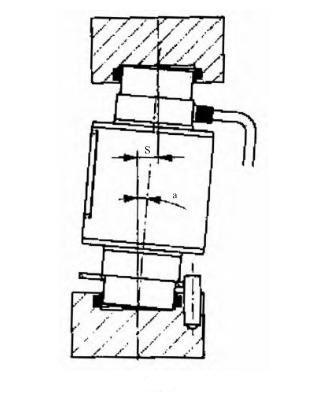

柱式稱重傳感器目前廣泛應用于汽車衡中，但其缺點不可避免。為解決柱式稱重傳感器抗側移能力差和卸載能力差的問題，在部分公司的產品樣品中推薦了不影響測量性能的卸載角。（如圖所示）根據這些介紹信息，高度為230mm的負載傳感器偏置5，允許位移為20mm；根據部分負載3，允許位移為12mm。當使用地環境溫度在一年內變化在60℃以內時，根據金屬的線膨脹系數，18m長的支座長度為12.2mm。
在實際應用中，軸承裝置是由多個級組成的，可能不會有這么大的軸承變化，但它至少給了設計者一個參考依據，在設計軸承長度時應該考慮，不要因?yàn)闇囟鹊淖兓?，在稱重單元外改變軸承裝置的長度是位移傳感器裝置允許的，從而影響產品的計量性能。
還有一種情況是，稱重傳感器在使用中會繼續輕微轉動，甚至?xí)峨娎|。為什么安裝在汽車衡上的立柱稱重傳感器會轉動？在自動軌道衡上使用歷史悠久，而安裝現場很少出現旋轉現象？這是因?yàn)樽詣?dòng)軌道衡的支座一般長度只有3.7m~4m，其為張拉式結構，使支座在水平狀態下基本處于不移動狀態，同時保證不影響豎向力的作用。汽車衡承重裝置的長度較大，所采用的限位裝置是為了使承重裝置在水平狀態下有位移，因此稱重傳感器也會相應地抖動。正是在這種不斷的晃動中，電纜不斷地纏繞在稱重傳感器上，直到被拔出。
三是偏載分量的問題，為什么使用柱式稱重傳感器的汽車衡其段差（即：偏載誤差）比較大？這當然與受力構件的加工所帶來的邊界條件的影響有關，但從理論上講，由于受熱膨脹和冷縮的影響，受力構件兩端的立柱稱重傳感器傾斜較大，從而帶來局部荷載分力。稱重值越大，部分負載誤差越大。同時，該部件還與稱重傳感器的高度有關。稱重傳感器的高度越大，相對影響越小，高度越低，相對影響越大。
在實際應用中，軸承裝置是由多個級組成的，可能不會有這么大的軸承變化，但它至少給了設計者一個參考依據，在設計軸承長度時應該考慮，不要因?yàn)闇囟鹊淖兓?，在稱重單元外改變軸承裝置的長度是位移傳感器裝置允許的，從而影響產品的計量性能。
還有一種情況是，稱重傳感器在使用中會繼續輕微轉動，甚至?xí)峨娎|。為什么安裝在汽車衡上的立柱稱重傳感器會轉動？在自動軌道衡上使用歷史悠久，而安裝現場很少出現旋轉現象？這是因?yàn)樽詣?dòng)軌道衡的支座一般長度只有3.7m~4m，其為張拉式結構，使支座在水平狀態下基本處于不移動狀態，同時保證不影響豎向力的作用。汽車衡承重裝置的長度較大，所采用的限位裝置是為了使承重裝置在水平狀態下有位移，因此稱重傳感器也會相應地抖動。正是在這種不斷的晃動中，電纜不斷地纏繞在稱重傳感器上，直到被拔出。
三是偏載分量的問題，為什么使用柱式稱重傳感器的汽車衡其段差（即：偏載誤差）比較大？這當然與受力構件的加工所帶來的邊界條件的影響有關，但從理論上講，由于受熱膨脹和冷縮的影響，受力構件兩端的立柱稱重傳感器傾斜較大，從而帶來局部荷載分力。稱重值越大，部分負載誤差越大。同時，該部件還與稱重傳感器的高度有關。稱重傳感器的高度越大，相對影響越小，高度越低，相對影響越大。
