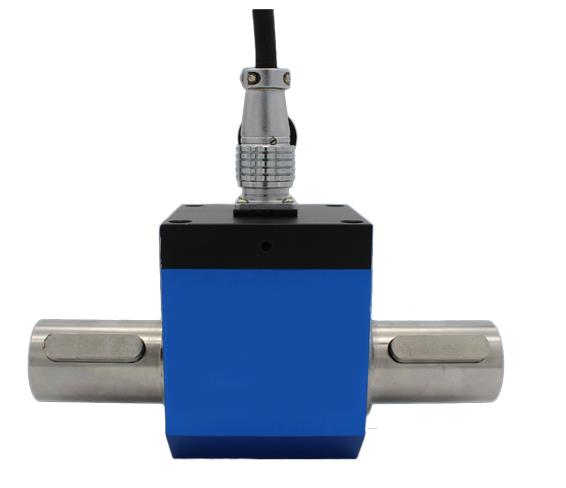

扭矩傳感器的安裝使用介紹
時間: 2020-10-20 14:45:16 瀏覽次數：
1.工作環境：扭矩傳感器應安裝在環境溫度為0℃~60℃，相對濕度小于90%，無易燃易爆產品的環境中。不適合安裝在強電磁干擾環境中。
2.安裝方法：
（1） 水平安裝：
（2） 垂直安裝：
3.連接方式：扭矩傳感器與動力設備、負載設備的連接
（1） 彈性柱銷聯軸器的連接如圖13所示。這種連接方式結構簡單，加工方便，維護方便。它能輕微補償由于安裝誤差引起的軸的相對偏差，并能輕微地降低振動。適用于中負荷、頻繁起動的高、低速運行。工作溫度-20-70℃。
（2） 剛性聯軸器的連接如圖14所示。該連接結構簡單，成本低，無補償性能，無緩沖減振，兩軸安裝精度高。用于低振動工況。
4.安裝要求：
（1） 扭矩傳感器可以水平或垂直安裝。
（2）電力設備、傳感器和負載設備應安裝在穩定的基礎上，避免過大的振動，否則會出現數據不穩定，降低測量精度，甚至損壞傳感器。
（3） 采用彈性柱銷聯軸器或剛性聯軸器連接。
（4） 動力裝置、傳感器、負載軸同軸度應小于0.05mmΦ。
2.安裝方法：
（1） 水平安裝：
（2） 垂直安裝：
3.連接方式：扭矩傳感器與動力設備、負載設備的連接
（1） 彈性柱銷聯軸器的連接如圖13所示。這種連接方式結構簡單，加工方便，維護方便。它能輕微補償由于安裝誤差引起的軸的相對偏差，并能輕微地降低振動。適用于中負荷、頻繁起動的高、低速運行。工作溫度-20-70℃。
（2） 剛性聯軸器的連接如圖14所示。該連接結構簡單，成本低，無補償性能，無緩沖減振，兩軸安裝精度高。用于低振動工況。
4.安裝要求：
（1） 扭矩傳感器可以水平或垂直安裝。
（2）電力設備、傳感器和負載設備應安裝在穩定的基礎上，避免過大的振動，否則會出現數據不穩定，降低測量精度，甚至損壞傳感器。
（3） 采用彈性柱銷聯軸器或剛性聯軸器連接。
（4） 動力裝置、傳感器、負載軸同軸度應小于0.05mmΦ。
